Оповещатель пожарный комбинированный ОПСЗ-12 «ЗОС-3М»: устройство, схемы подключения и установка

ОПСЗ-12 «ЗОС-3М» — это комбинированный светозвуковой оповещатель, предназначенный для оповещения людей о пожаре. Он сочетает в себе звуковую сирену и оптический индикатор, что делает его эффективным средством для систем пожарной сигнализации. В этой статье мы подробно разберем устройство, принцип работы, варианты подключения и порядок установки.

Устройство и принцип работы

Конструкция:
Оповещатель представляет собой конструкцию, состоящую из передней крышки и основания. Внутри расположены печатная плата и сирена. На передней крышке находится оптический индикатор.

Принцип действия:

• Источник звука: Пьезосирена.
• Источник света: Светодиоды.
• Подключение: Осуществляется с помощью разъема, расположенного на плате.

Варианты схем подключения

Оповещатель предусматривает два основных варианта схемы подключения.

Вариант 1: Подключение к ПКП (прибору приемно-контрольному пожарному)

Согласно рисунку 1, оповещатель подключается к ПКП. При подаче напряжения питания оповещатель выдает только сигнал «Пожар».

Особенности:

• При объединении оповещателей в шлейф, оповещатель подключается согласно рисунку 1.
• Величина Rок (резистора оконечного) определяется типом ПКП.

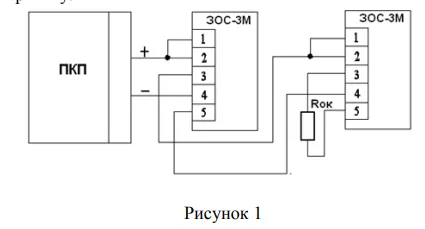

Схема подключения (Рисунок 1):

• ПКП соединяется с оповещателем через клеммы.
• В схеме используются контакты: «+», «−», «Общий».
• Резистор Rок подключается в конце шлейфа.

Вариант 2: Подключение к локальной сети автономных извещателей ИП212-22

Согласно рисунку 2, оповещатель подключается к локальной сети автономных извещателей ИП212-22. Только в этом варианте оповещатель работает в двух режимах: «Дежурный режим» и «Пожар».

Режимы работы:

• «Дежурный режим»: Оповещатель обеспечивает контроль локальной сети автономных извещателей ИП212-22 и выдает сигнал «Дежурный режим».
• «Неисправность линии связи»: При обрыве и коротком замыкании локальной сети оповещатель выдает сигнал «Неисправность линии связи».
• «Пожар»: При переходе автономного извещателя в режим «Пожар» оповещатель выдает сигнал «Пожар». При выходе извещателя из режима «Пожар» оповещатель переходит в «Дежурный режим».

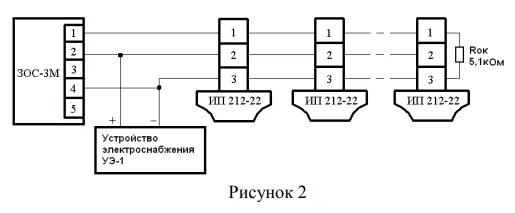

Схема подключения (Рисунок 2):

• Локальная сеть автономных извещателей ИП212-22 соединяется с оповещателем.
• В схеме используются контакты: «+», «−», «Общий».
• Резистор Rок подключается в конце линии.

Вариант 3: Подключение к системе «Танго» и другим приборам

При подключении оповещателя к системе «Танго» и другим приборам, осуществляющим проверку целостности шлейфа напряжением обратной полярности, необходимо подключить диод согласно рисунку 3.

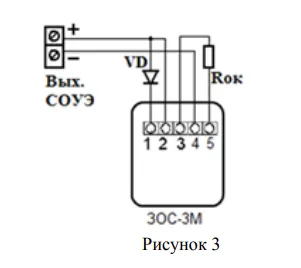

Схема подключения (Рисунок 3):

• Диод подключается параллельно цепи питания.
• В качестве диода можно использовать 1N4148, КД522, КД521 или аналог.

Важно: Диод устанавливается для защиты от обратного напряжения и обеспечения корректной работы системы.

Порядок установки и подготовка к работе

Шаги установки:

1. Крепление: Прикрепите оповещатель к вертикальной поверхности с помощью двух шурупов.
2. Подключение: Подключите оповещатель согласно таблице 2.

Таблица 2. Назначение контактов

Контакт	Вариант 1 (подключение к ПКП)	Вариант 2 (подключение к ИП212-22)
1	+ шлейф	+ шлейф
2	+ U пит.	+ U пит.
3	+ U пит.	+ U пит.
4	Общий	Общий
5	Общий	Общий

Максимальное сечение провода: 2,5 мм².

Порядок подключения (Вариант 1):

1. Подать напряжение питания: «плюс» на контакты 1,2, «минус» на контакты 4,5.
2. Убедиться, что оповещатель выдает сигнал «Пожар».
3. Проверить работоспособность.

Порядок подключения (Вариант 2):

1. Подать напряжение питания: «плюс» на контакты 1,2, «минус» на контакты 4,5.
2. Вызвать срабатывание автономного извещателя ИП212-22.
3. Убедиться, что оповещатель выдает сигнал «Пожар».
4. Закрыть крышку.

Профессиональная поддержка и качественное оборудование

Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования для систем безопасности в Республике Беларусь. Мы предлагаем широкий ассортимент пожарных оповещателей, включая модель ОПСЗ-12 «ЗОС-3М», а также все необходимые материалы для их монтажа. Наши специалисты помогут подобрать оборудование под ваши задачи и проконсультируют по вопросам установки и эксплуатации. Обращайтесь!

Часто задаваемые вопросы:

1. В чем разница между Вариантом 1 и Вариантом 2 подключения оповещателя?

Вариант 1 — подключение к ПКП (прибору пожарному). Оповещатель выдает только сигнал «Пожар». Вариант 2 — подключение к локальной сети автономных извещателей ИП212-22. В этом случае оповещатель работает в двух режимах: «Дежурный режим» и «Пожар», а также контролирует целостность линии связи.

2. Что такое Rок и чем определяется его величина?

Rок — это резистор оконечный. Его величина определяется типом ПКП (прибора приемно-контрольного пожарного). Для каждого прибора может быть свое значение.

3. Зачем нужен диод при подключении к системе «Танго»?

Диод устанавливается параллельно цепи питания для защиты от обратного напряжения. Это необходимо, так как система «Танго» и другие подобные приборы осуществляют проверку целостности шлейфа напряжением обратной полярности.

4. Какое максимальное сечение провода можно использовать для подключения оповещателя?

Максимальное сечение провода — 2,5 мм².

5. Можно ли использовать оповещатель для контроля автономных извещателей?

Да, при подключении по Варианту 2 (к локальной сети автономных извещателей ИП212-22) оповещатель обеспечивает контроль сети и выдает сигнал «Неисправность линии связи» при обрыве или коротком замыкании.
