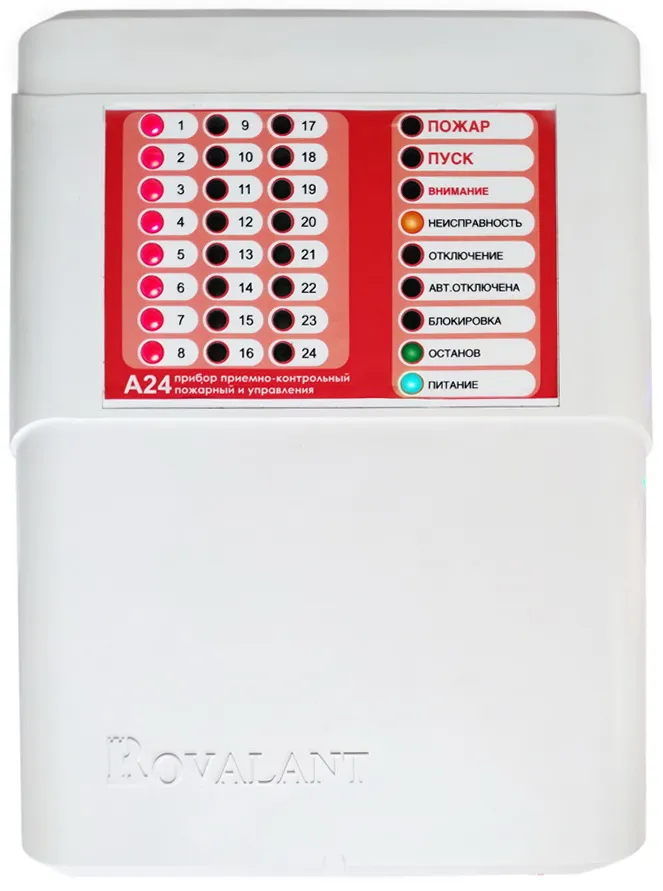

Прибор приемно-контрольный пожарный и управления А24/6

Прибор приемно-контрольный пожарный и управления А24/6 позволяет подключать 1 модуль расширения МР-А24/8 или МР-А24/16 и 1 релейный модуль РМ-А24/3. Без использования модулей расширения прибор контролирует 6 шлейфов, с модулем МР-А24/8 — 14 шлейфов, а с модулем МР-А24/16 — 22 шлейфа. В устройстве имеется 2 встроенных программируемых системных выхода типа «открытый коллектор» с контролем целостности линии, характеристики которых составляют 12 В/ 300мА. Количество встроенных программируемых системных релейных выходов с контролем целостности линии варьируется: 3 без использования модулей расширения и релейного модуля, 5 с модулем расширения, 6 с релейным модулем и 8 при совместном использовании модуля расширения и релейного модуля. Характеристики встроенных релейных выходов при подключении коммутируемого напряжения на контакты реле — 12 В/ 2А или 24 В/ 1А, а при внутрисхемном подключении — 12 В/ 300мА. Напряжение питания в нормально-разомкнутом шлейфе в состоянии «норма» составляет 18,6 В при токе 7 мА. Переход шлейфа в состояние «внимание» происходит при токе 10 мА, в состояние «пожар» — при 14 мА, а максимально-допустимый ток в тревожном режиме, при котором шлейф переходит в состояние «короткое замыкание», составляет 21 мА. Для нормально-замкнутого шлейфа сопротивление в состоянии «норма» равно 2,7 кОм, переход в «внимание» происходит при 5,4 кОм, а в «пожар» — при 8,1 кОм. Сопротивление цепи контроля релейного выхода в состоянии «норма» находится в диапазоне 1,5-2,7 кОм. Длительность извещения о тревоге встроенных органов индикации до отключения оператором с ВПУ-А24/700 является постоянной, а формируемая встроенными выходами управления — программируемой, от 1 с до постоянной. Для связи с ВПУ-А24/700 используется интерфейс RS485 со скоростью обмена 57600 бит/с и максимальной длиной линии 1200 м без репитеров. Также поддерживается протокол связи со считывателем электронных ключей TouchMemory с максимальным удалением считывателя 80 м. Объем журнала извещений — 3900 записей. Питание прибора осуществляется от сети переменного тока 195-253 В или от резервной АКБ 10,5-14,0 В. Максимальный ток потребления от АКБ в дежурном режиме не превышает 120 мА, а в режиме «пожар» при включении всех выходов — 180 мА. Минимальное напряжение АКБ, при котором она считается исправной, составляет 13 В, извещение о разряде формируется при 11 В, а аппаратное отключение — при 10,5 В. Ток заряда АКБ — 1,3 А с периодичностью контроля 5 с. Прибор имеет 2 выхода для питания внешних устройств с напряжением 11,7-14,3 В; максимальный ток на каждом выходе — 1 А, а суммарный максимальный ток — 2,5 А. Коэффициент пульсаций встроенного источника питания не превышает 1%. Максимальная потребляемая мощность от сети — 50 В*А. Максимальная емкость АКБ, устанавливаемой в корпус прибора, составляет 9 А*ч, в боксе БА-18 — 17-22 А*ч, а подключаемой вне корпуса — 40 А*ч. Устройство работает в диапазоне температур от -40 до +40 °С при относительной влажности до 95% (при 30°С). Степень защиты корпуса — IP41, габаритные размеры — 283х220х103 мм, а масса без АКБ не превышает 1 кг.
