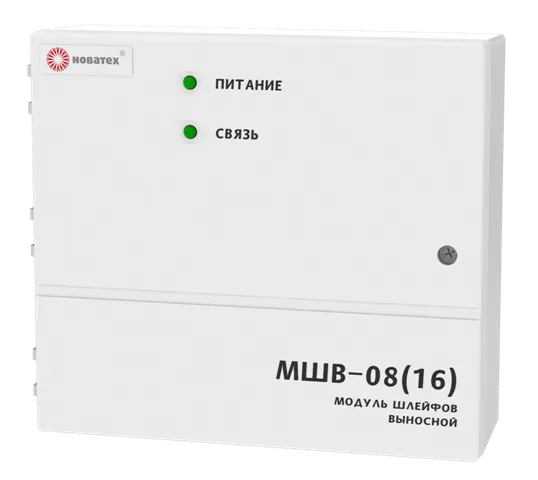

Модуль шлейфов выносной МШВ-08(16)

Модуль шлейфов выносной МШВ-08(16) предназначен для дистанционного подключения и контроля состояния шлейфов пожарной или охранной сигнализации с передачей информации о текущем состоянии на базовый блок ППКП или ПКО. Модуль применяется в составе приборов ППКП-128 и ПКО-8/48. Связь с основным блоком управления осуществляется через интерфейс CAN: для ППКП-128 используется 2 канала, для ПКО-8/48 — 1 канал. В базовой комплектации модуль поддерживает подключение до 8 шлейфов сигнализации (ШС), а с дополнительным модулем МШ-08 количество шлейфов может быть увеличено до 16. Сопротивление проводов шлейфа для пожарных извещателей не должно превышать 330 Ом, для дымовых извещателей — не более 100 Ом. Максимальный ток, потребляемый двухпроводными дымовыми извещателями от шлейфа в дежурном режиме, составляет 3,5 мА. Модуль работает в диапазоне температур от +5 до +40 °C при относительной влажности до 95% (без конденсации влаги) при температуре +35 °C. Диапазон температур хранения: от -50 до +50 °C. Габаритные размеры модуля не превышают 192×168×70 мм, масса — не более 1,0 кг. Питание модуля осуществляется напряжением 10,2–15,0 В. Ток потребления в дежурном режиме составляет: для базовой версии с нетокопотребляющими извещателями — не более 45 мА, с модулем МШ-08 — не более 70 мА; с двухпроводными извещателями — не более 100 мА для базовой версии и 150 мА с модулем МШ-08. В режиме «Пожар» (при срабатывании 8 двухпроводных извещателей) ток потребления не превышает 250 мА для базовой версии и 400 мА с модулем МШ-08. Длина сегмента CAN зависит от типа кабеля: для кабеля КСПВ 4х0,5 — не более 100 м, для витой пары 5 категории — не более 1000 м.
