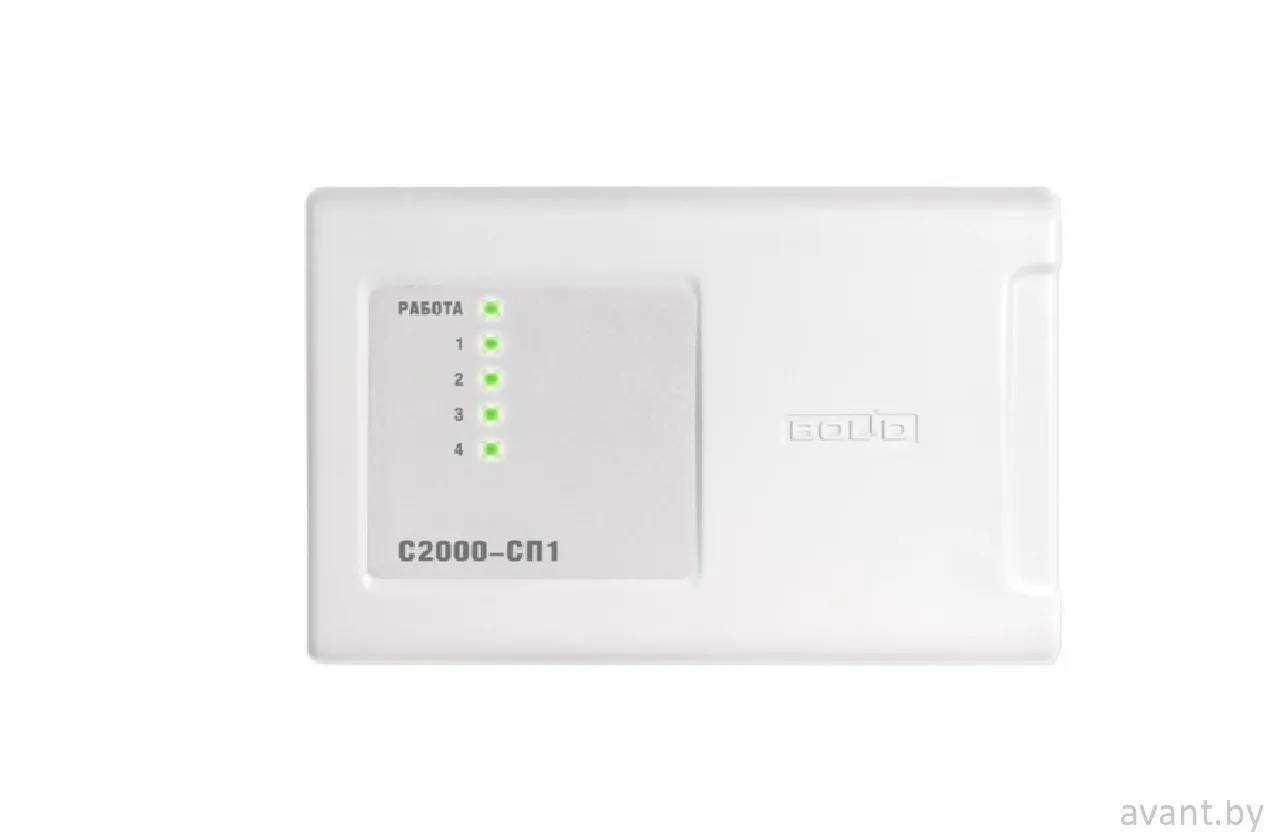

Блок сигнально-пусковой С2000-СП1

Блок сигнально-пусковой С2000-СП1 представляет собой релейный блок с управлением по интерфейсу RS-485, предназначенный для работы в составе интегрированной системы охраны «Орион». Устройство выполняет функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками), передачи тревожных извещений на пульт централизованного наблюдения через размыкание контактов реле, а также взаимодействия с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок формирует стартовый импульс на прибор пожарный управления. Блок оснащен четырьмя релейными выходами с переключаемыми контактами. Максимальный коммутируемый ток одного выхода составляет 2 А при напряжении до 60 В, а максимальная коммутируемая мощность каждого реле — 30 ВА. На лицевой панели расположены пять светодиодных индикаторов для отображения состояния устройства. Корпус оборудован датчиком вскрытия (микропереключатель). Связь с системой осуществляется через интерфейс RS-485 по протоколу «Орион». Питание прибора производится от внешнего источника постоянного тока напряжением от 10,2 В до 28,4 В с возможностью подключения резервного источника через дополнительный ввод. Блок работает в диапазоне температур от -30 до +55 °C при относительной влажности до 93% (при +25 °C). Степень защиты корпуса соответствует IP40. Габаритные размеры устройства — 156×107×39 мм, масса — не более 0,3 кг. Подключение к компьютеру осуществляется через интерфейс RS-485 с использованием преобразователя интерфейсов. Тип монтажа — настенный навесной или на DIN-рейку.
