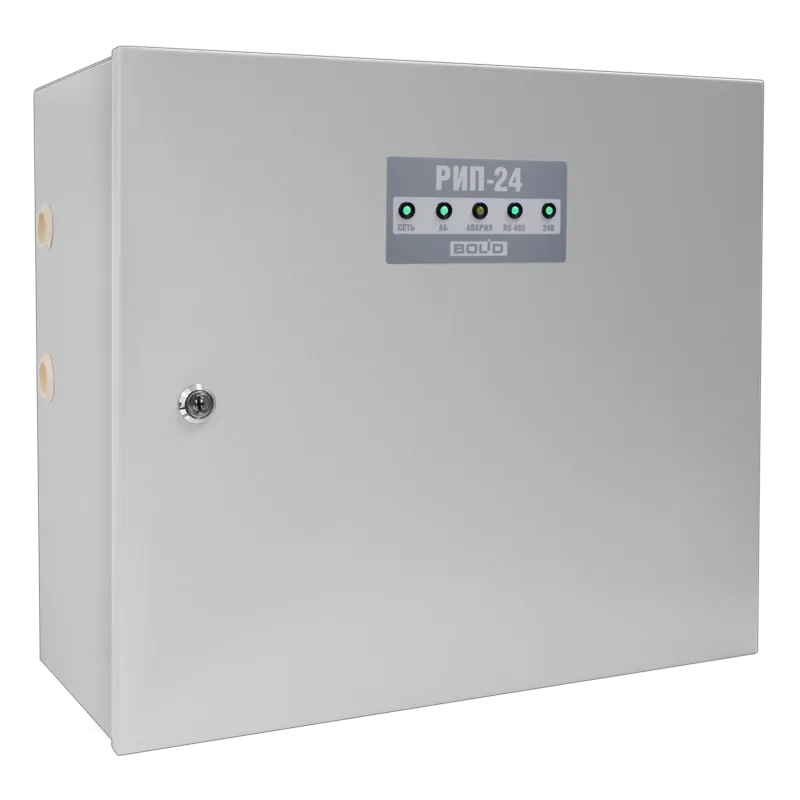

Резервированный источник питания РИП-24 исп. 56

Резервированный источник питания РИП-24 исп.56 предназначен для обеспечения бесперебойного электропитания систем безопасности с номинальным напряжением 24 В. Устройство работает от сети переменного тока напряжением 150-253 В и обеспечивает выходное напряжение 27±0,6 В при питании от сети и 19-27 В при работе от аккумуляторных батарей. Номинальный выходной ток составляет 4 А с возможностью кратковременного увеличения до 5 А в течение 10 минут. Максимальная мощность, потребляемая от сети, не превышает 340 ВА (2 А). Собственный ток потребления от аккумуляторных батарей не более 80 мА. В качестве резервных источников используются две свинцово-кислотные аккумуляторные батареи 12 В емкостью 40 А·ч или 26 А·ч каждая. Источник оснащен световой индикацией из пяти светодиодов, встроенным звуковым сигнализатором и датчиком вскрытия корпуса. Для интеграции в систему предусмотрен интерфейс RS-485 с протоколом «Орион» и буфер событий на 95 записей. Имеется один релейный выход «Неисправность» на оптореле с максимальными параметрами коммутации 80 В / 50 мА. Время технической готовности после включения не превышает 6 секунд. Устройство работает в температурном диапазоне от -10 до +40 °C при относительной влажности до 93% (при +25 °C). Тип корпуса — M3 со степенью защиты IP30. Габаритные размеры не превышают 450×400×210 мм. Масса источника с двумя батареями DTM1240 — не более 36 кг. Средний срок службы составляет 10 лет. Программирование осуществляется с помощью программы UProg.exe через интерфейс RS-485 с применением преобразователя интерфейсов. Подключение выполняется клеммными колодками под винт: сеть — провод 0,75-2,5 мм², нагрузка — 0,5-2,5 мм², RS-485 и реле — 0,2-2,5 мм². Тип монтажа — настенный навесной.
