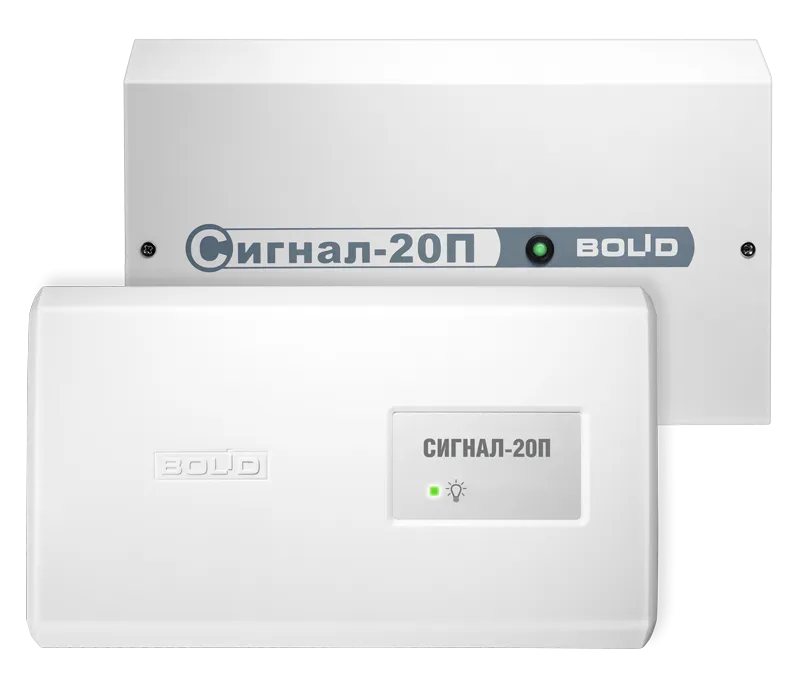

Прибор ПКП Сигнал-20П

Блок приемно-контрольный охранно-пожарный Сигнал-20П предназначен для использования в составе ИСО "Орион" для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов, а также для релейного управления внешними исполнительными устройствами. Устройство контролирует 20 радиальных неадресных шлейфов сигнализации (ШС). Максимальное сопротивление проводов ШС без учета оконечного сопротивления составляет 1 кОм для охранных ШС и 100 Ом для пожарных ШС. Допустимое сопротивление утечки между проводами или каждым проводом и "землёй" — 20 кОм для охранных и 50 кОм для пожарных ШС. К шлейфам подключаются неадресные охранные и пожарные извещатели с релейным выходом без ограничений, а также извещатели, питающиеся от ШС, с общим током потребления до 3 мА (для пожарных — до 1,2 мА при одновременном включении тепловых и дымовых). Напряжение на входе ШС составляет 19–24 В при нормальном режиме и 27±0,5 В при обрыве. Ток в короткозамкнутом ШС ограничен до 26,5 мА. Блок оснащен световой индикацией режимов, датчиком вскрытия корпуса (микроконтакт) и энергонезависимым буфером на 4096 событий. Интерфейс связи — RS-485 с протоколами "Орион" и "Орион 2.1". Питание осуществляется от внешнего источника постоянного тока 10,2–28,0 В через два ввода. Потребляемый ток в дежурном режиме: 200–300 мА при 24 В или 400–600 мА при 12 В; в режиме "Пожар" — 330 мА при 24 В или 650 мА при 12 В. Готовность к работе после включения — не более 3 с. Предусмотрен вход для внешнего считывателя электронных идентификаторов (Dallas Touch Memory, iButton) с управлением двумя светодиодами (зеленый, красный) током до 10 мА. Выходы блока включают 5 реле: 3 электромагнитных реле с сухим контактом (28 В/2 А или 80 В/50 мА) и 2 электромагнитных реле на 12/24 В (до 0,8 А) с контролем цепей нагрузки и защитой от перегрузки. Устройство работает в диапазоне температур от -30 до +50 °C при влажности до 98% (при +25 °C). Степень защиты корпуса — IP20, материал — пластик. Габаритные размеры — 230×135×37 мм, вес — не более 0,5 кг. Тип крепления — настенный навесной.
