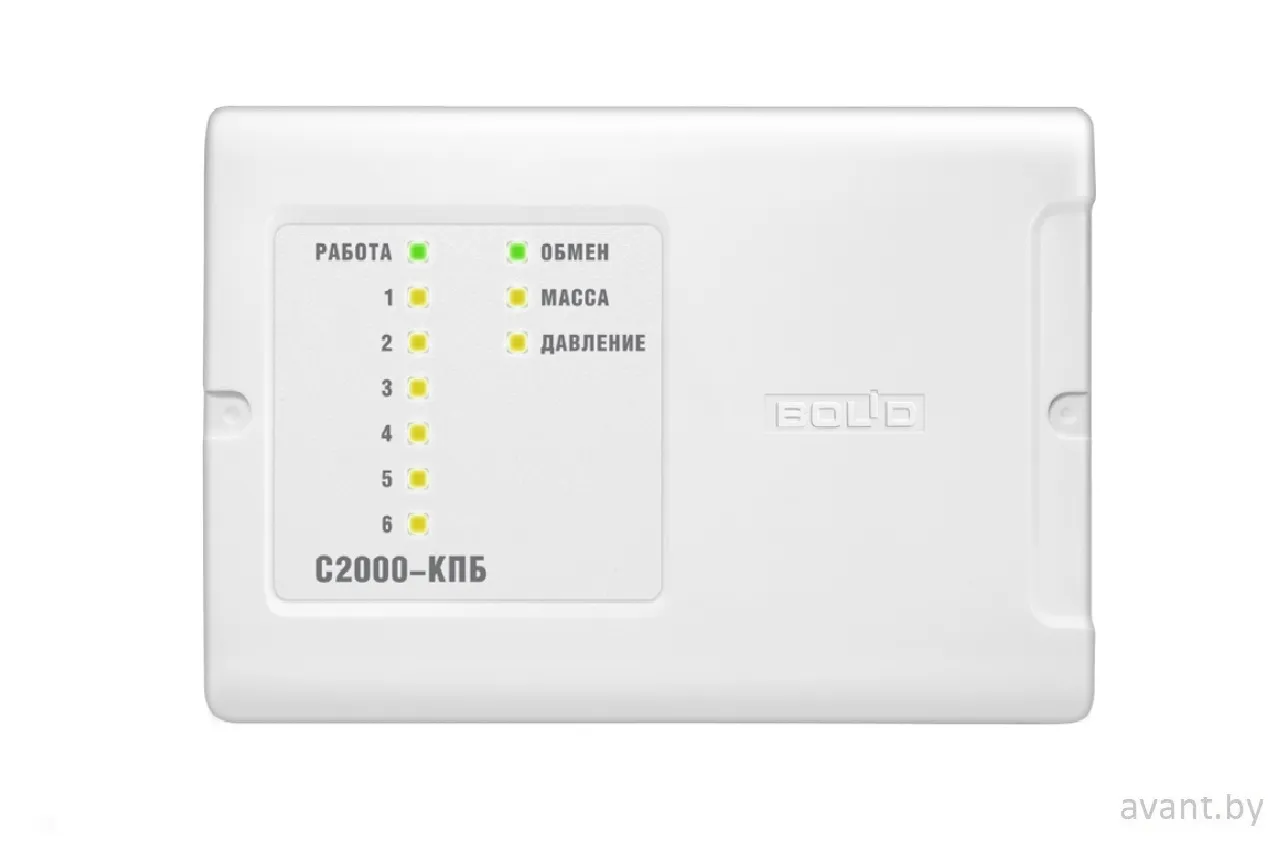

Контрольно-пусковой блок С2000-КПБ

Контрольно-пусковой блок С2000-КПБ предназначен для управления исполнительными устройствами в составе интегрированной системы охраны «Орион». Устройство контролирует 6 выходов с коммутируемым напряжением от 10,2 В до 28,4 В постоянного тока. Максимальный коммутируемый ток одного канала составляет 2,5 А, а общий максимальный ток блока — 6 А. Ток контроля исправности цепей не превышает 1,5 мА. Блок оснащен двумя радиальными неадресными технологическими шлейфами сигнализации (ШС) с максимальным сопротивлением проводов без учета выносного элемента 100 Ом. Сопротивление утечки между проводами ШС или каждым проводом и «землёй» не менее 50 кОм, а общее сопротивление ШС — до 50 кОм. Блок не имеет встроенного звукового сигнализатора, но оборудован датчиком вскрытия корпуса (микропереключатель). Связь с системой осуществляется через интерфейс RS-485 по протоколу «Орион». Питание прибора производится от внешнего источника постоянного тока напряжением 10,2–28,4 В с возможностью подключения резервного источника. Ток потребления без учета исполнительных устройств не превышает 100 мА при 12 В и 75 мА при 24 В; в дежурном режиме (все выходы выключены) — 45 мА при 12 В и 40 мА при 24 В. Время готовности к работе после включения — не более 3 секунд. Блок работает в диапазоне температур от -30 до +55 °C при относительной влажности до 98% (при +25 °C). Степень защиты корпуса — IP40. Габаритные размеры — 156×107×39 мм, масса — не более 0,3 кг. Средний срок службы — 10 лет. Программирование устройства выполняется программой UProg.exe через интерфейс RS-485 с использованием преобразователя интерфейсов. Тип монтажа — настенный навесной или на DIN-рейку.
