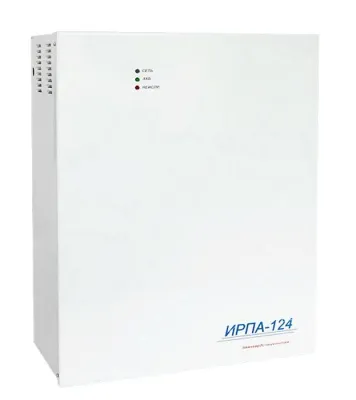

Источник резервного питания ИРПА 124/3-3

Источник питания «ИРПА124/3-3» предназначен для обеспечения бесперебойным электропитанием устройств пожарной сигнализации и автоматики при отсутствии сетевого или внутреннего напряжения питания. Устройство работает от сети переменного тока 187-253 В частотой 50±0,5 Гц и использует две аккумуляторные батареи номинальным напряжением 12 В емкостью до 45 А/ч в качестве резервного источника. Потребляемый ток от сети при напряжении 187 В с разряженными АКБ и нагрузке 3 А не превышает 1 А, а максимальная потребляемая мощность составляет 150 Вт. Ток потребления от АКБ при нагрузке 3 А не более 3,5 А, а собственное потребление без нагрузки — не более 50 мА. Максимальный ток заряда аккумуляторов — 0,7 А. Номинальное выходное напряжение при работе от сети с заряженными АКБ составляет 27,4±0,4 В, а минимальное напряжение при разряженных АКБ без сети — 21±0,8 В. Номинальный ток нагрузки не превышает 3 А, а максимальный кратковременный ток (до 2 минут) — не менее 7 А. Защита от перегрузки срабатывает при токе 3,5±0,2 А при работе от сети без АКБ и 6 А при работе от АКБ или от сети с установленными аккумуляторами. Пульсации выходного напряжения не превышают 400 мВ. Время готовности к работе после включения — не более 3 минут. АКБ отключаются от нагрузки при минимальном суммарном напряжении 21±0,5 В, а остаточная емкость 20% воспринимается как неисправность. Наличие АКБ определяется при минимальном суммарном напряжении 16,0±0,5 В. Время полного заряда двух батарей 12 В 45 А/ч — не более 72 часов. Устройство оснащено реле состояния с нормально замкнутыми контактами, размыкающимися при неисправностях, отсутствии сети, перегрузке или вскрытии корпуса. Контакты реле коммутируют ток до 0,1 А при напряжении до 30 В. Габаритные размеры — 325×405×195 мм, масса без АКБ — не более 5,6 кг. Диапазон рабочих температур: от +5°С до +40°С при влажности до 95% при +30°С. Степень защиты оболочки — IP30, устойчивость к электромагнитным помехам — вторая степень, устойчивость к вибрационным нагрузкам — группа L3.
