Подключить терминал распознавания лиц к турникету можно двумя способами: через физические контакты (как обычную дверь) или по RS-485 (продвинутый метод). Разбираем, как настроить адреса 2 и 3 для входа/выхода, почему через RS-485 терминал получает обратную связь от турникета, и как работает функция «Антипаника» при пожаре или отключении питания. Гид для тех, кто строит интеллектуальную СКУД.

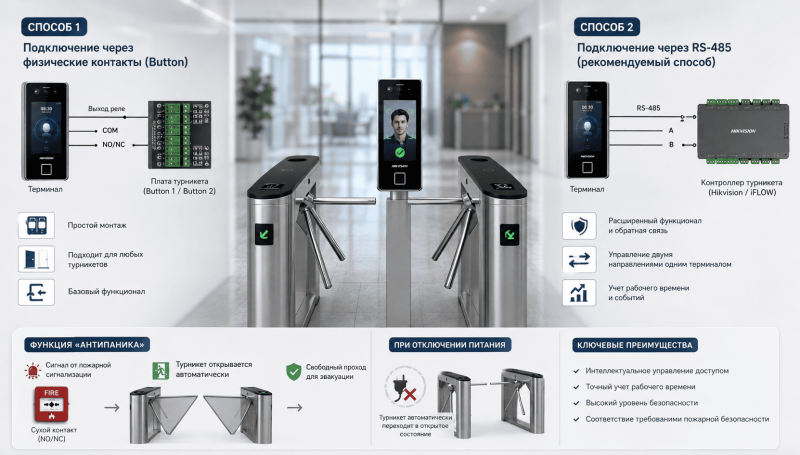

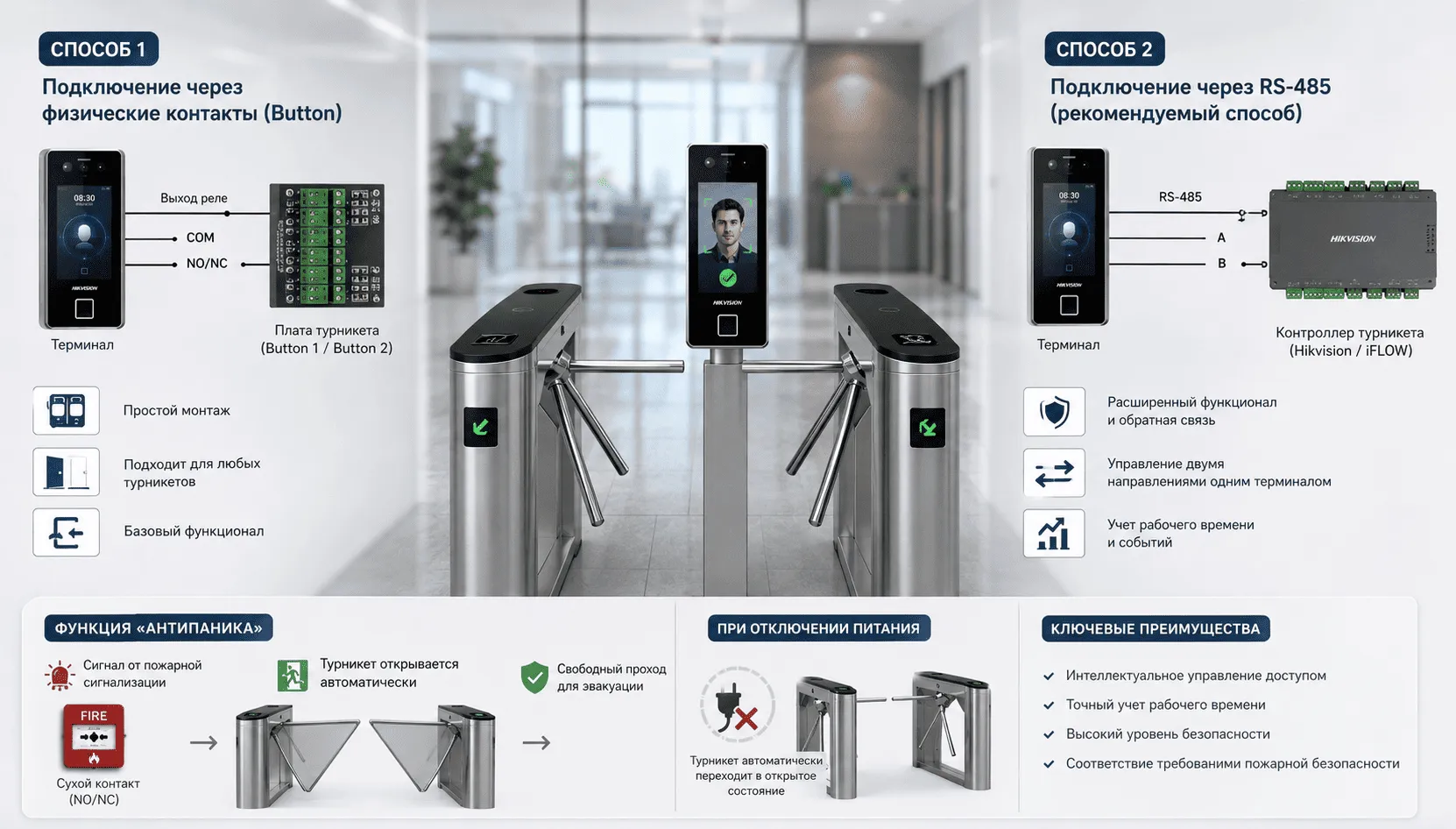

Способ 1. Подключение через физические контакты (как обычная дверь)
Это базовый метод, при котором терминал воспринимает турникет как стандартную дверь с электрозамком.- Принцип: На плате управления турникетом есть специальные физические контакты (обычно подписаны как Button 1 и Button 2 или In / Out). Эти контакты замыкаются для подачи команды на проход в определенном направлении.
- Подключение: Терминал подключается к этим контактам, как к обычному замку или кнопке выхода. При успешной идентификации (лицо, карта, код) терминал замыкает свои контакты, и турникет пропускает человека.
- Применение: Этот способ универсален и подходит для турникетов любых производителей, которые поддерживают внешнее управление через «сухие контакты». Минус — ограниченный функционал, терминал не «знает», что работает именно с турникетом.
- Выход контроллера терминала (обычно релейный выход на открытие замка) подключается к контакту Button 1 (проход вперед) или Button 2 (проход назад) на плате турникета.
- При идентификации терминал замыкает цепь, турникет отрабатывает один проход.
Способ 2. Подключение через RS-485 (рекомендуемый для турникетов Hikvision)
Это более продвинутый способ, при котором терминал становится полноценным считывателем в составе турникета, подключаясь к его интеллектуальному контроллеру по интерфейсу RS-485. Данный метод является рекомендованным для турникетов серии Hikvision и iFLOW.- Преимущества: Расширенный функционал, возможность управления обоими направлениями с одного терминала, более быстрая и надежная передача данных, возможность получения статусов от турникета (например, «проход совершен», «задержка прохода»).
- Принцип: Турникет имеет встроенный контроллер, к которому по умолчанию подключены два считывателя (вход и выход), занимающие адреса 1 и 4 в сети RS-485. Терминал подключается как дополнительный считыватель на свободные адреса (обычно 2 и 3).
- Настройка адресов:
1. Зайдите в меню терминала. Перейдите в раздел «Система» → «Связь».
2. Включите интерфейс RS-485.
3. Настройте параметры периферии как «Контроллер доступа» (Access Controller).
4. Назначьте адрес в зависимости от направления:
5. Для входа (проход вперед) — выберите адрес, например 2.
6. Для выхода (проход назад) — выберите адрес, например 3. Важно: Адреса не должны конфликтовать с уже существующими считывателями (1 и 4). Соответственно, для входного считывателя используйте адрес 2, для выходного — адрес 3.
Преимущество этого способа: Вы можете одним терминалом управлять двумя направлениями (вход и выход) или использовать два терминала (один на вход, другой на выход). Также терминал получает обратную связь от турникета, что повышает безопасность.
Функция «Антипаника» на турникетах
Все турникеты Hikvision и iFLOW имеют встроенную функцию «Антипаника» (Anti-Panic). Это обязательное требование пожарной безопасности для систем контроля доступа.- Как работает: Функция реализована через «сухой контакт» (Normal Open / Normal Close), который можно подключить к системе пожарной сигнализации или к физической кнопке (у вахтера, на посту охраны).
- При срабатывании: При подаче сигнала от пожарной системы (или нажатии кнопки) турникет автоматически открывается — створки складываются или планки опускаются, обеспечивая свободный проход для эвакуации людей.
- Автономность при отключении питания: Важное преимущество! Если на объекте пропадает электричество, турникет автоматически переходит в открытое состояние (разблокируется). Это гарантирует, что люди не будут заблокированы внутри здания даже при полном обесточивании системы.
- К сухим контактам турникета (обычно это клеммы Fire Alarm или Emergency) подключается внешнее устройство (сигнализатор пожара, реле от пожарной панели или простая кнопка).
- В случае короткого замыкания или обрыва цепи (в зависимости от настройки NO/NC) турникет открывается.
- Рекомендуется устанавливать кнопку «Антипаника» на видном месте у поста охраны или в зоне быстрого доступа.
Сравнительная таблица способов подключения
| Характеристика | Подключение через физические контакты (Button) | Подключение через RS-485 |
| Сложность монтажа | Простое (2-3 провода) | Сложнее (настройка адресов) |
| Обратная связь от турникета | Нет | Да (статус прохода, блокировк |
| Управление двумя направлениями | Требуется два терминала или один с двумя реле | Один терминал (два адреса) |
| Подходит для всех турникетов | Да | Только для турникетов с поддержкой RS-485 |
| Безопасность | Стандартная | Повышенная (защита от саботажа) |
Какую схему выбрать?
- Если у вас уже есть турникет без поддержки RS-485 или вы используете терминал от другого производителя, выбирайте подключение через физические контакты. Это универсально и просто.
- Если вы строите систему с нуля на оборудовании Hikvision / iFLOW, настоятельно рекомендуется подключение через RS-485. Вы получите больше возможностей, лучшую стабильность и корректную работу всех функций (учет времени, блокировки, двойная аутентификация).
