Технология PoE: питание и данные по одному кабелю Ethernet

В современных системах видеонаблюдения, IP-телефонии и сетевой инфраструктуре всё чаще используется технология PoE (Power over Ethernet). Она позволяет передавать и питание, и данные по одному кабелю «витая пара». Это упрощает монтаж, снижает затраты на расходные материалы и делает систему более гибкой. Давайте разберемся, как работает питание PoE, какие существуют стандарты (802.3 af, 802.3 at) и в чем отличие активного PoE от пассивного.

Что такое PoE и как это работает?

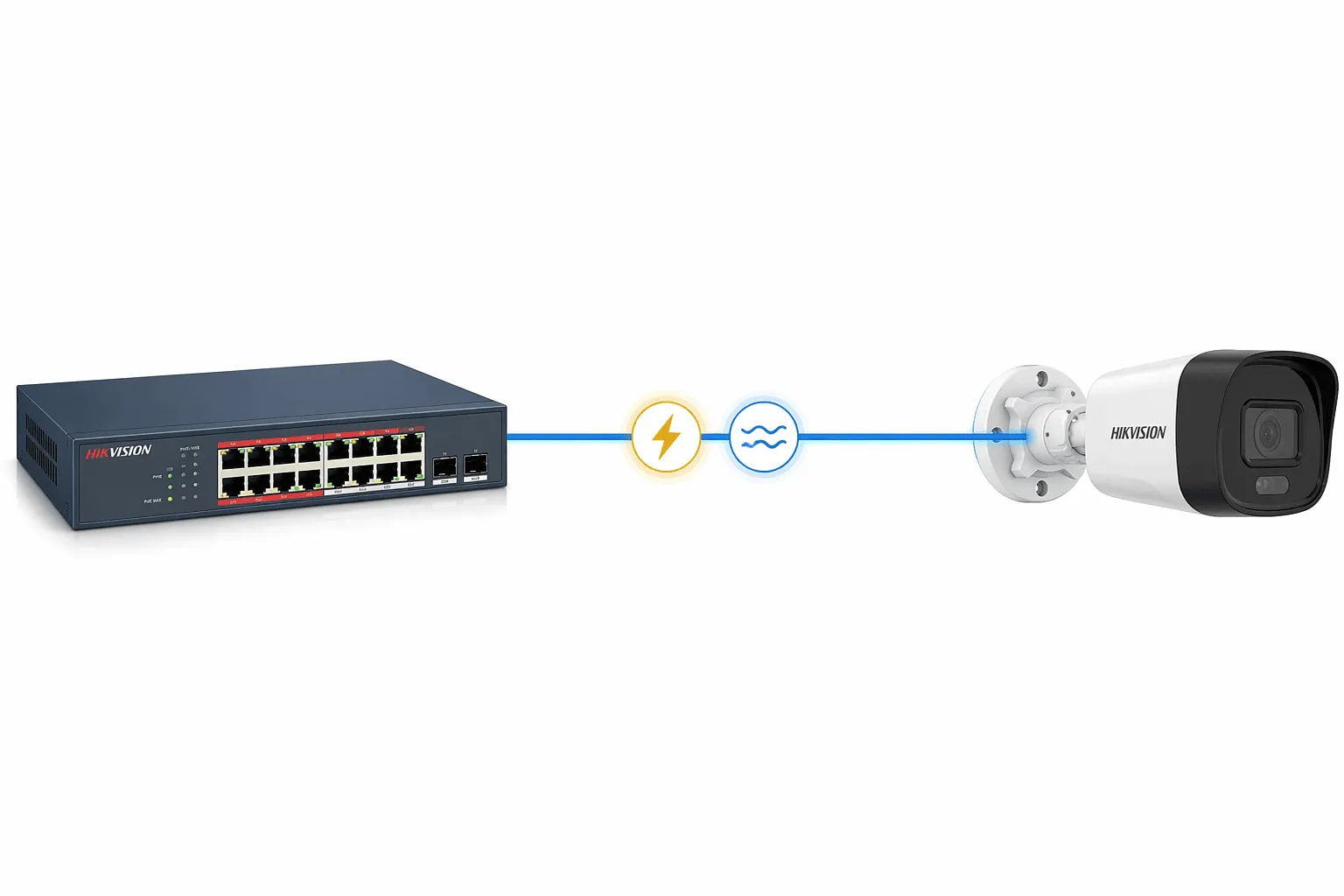

PoE (Power over Ethernet) — это технология, которая позволяет подавать электрическое питание на сетевое устройство (камеру, точку доступа, IP-телефон) через тот же кабель, по которому передаются данные. Вам не нужно прокладывать отдельный провод 220 В или устанавливать розетку рядом с камерой.

Принцип работы:

• Инициация: Передающее устройство (PoE-коммутатор, инжектор или видеорегистратор с PoE) подает небольшое напряжение, чтобы определить, поддерживает ли подключенное устройство технологию PoE.
• Классификация: Если устройство «отвечает» правильно, источник питания определяет его класс (требуемую мощность).
• Подача питания: После успешной идентификации источник подает напряжение 48 В (стандарт для большинства PoE-устройств).

Главное преимущество активного PoE: Если подключить обычное устройство, не поддерживающее PoE, источник питания не подаст на него напряжение. Это исключает риск повреждения оборудования.

Какие бывают стандарты PoE?

Существует несколько стандартов PoE, различающихся по мощности и способу передачи. Основные из них — 802.3 af и 802.3 at.

PoE 802.3 af (Type 1)

• Максимальная мощность на порт: 15.4 Вт (до 12.95 Вт доходит до устройства с учетом потерь в кабеле).
• Способ передачи (Тип A): Питание и данные передаются по одним и тем же жилам (1,2,3,6). Это наиболее распространенный стандарт.
• Для каких устройств подходит: Большинство стационарных IP-камер (2-4 Мп), IP-телефоны, точки доступа Wi-Fi.
• Типичное потребление: Камера 2-4 Мп потребляет 4-8 Вт, IP-телефон — 3-6 Вт.

PoE 802.3 at (PoE+, Type 2)

• Максимальная мощность на порт: 30 Вт (до 25.5 Вт доходит до устройства).
• Способ передачи (Тип B): Питание передается по свободным жилам (4,5,7,8), а данные — по жилам 1,2,3,6. Это позволяет передавать большую мощность.
• Для каких устройств подходит: PTZ-камеры (с поворотным механизмом), камеры с обогревом, мощные IP-домофоны, видеорегистраторы.
• Типичное потребление: PTZ-камера может потреблять 15-25 Вт.

Более мощные стандарты (PoE++, Type 3 и Type 4)
Существуют также стандарты 802.3 bt (Type 3) до 60 Вт и Type 4 до 90 Вт (100 Вт). Они используются для мощных PTZ-камер с подсветкой и обогревом, а также для питания ноутбуков и другого оборудования через один кабель.

Схема PoE: как устроено подключение?

Существует несколько вариантов организации схемы PoE:

1. PoE-коммутатор: Наиболее удобное решение для системы из нескольких камер. Вы подключаете камеры к коммутатору, а коммутатор — к сети и к питанию. Коммутатор сам распределяет питание на порты.
2. PoE-инжектор: Устройство, которое врезается в разрыв кабеля между обычным коммутатором и PoE-устройством. Инжектор подключается к розетке 220 В и добавляет питание в кабель.
3. Видеорегистратор с PoE-портами: Многие NVR имеют встроенные PoE-порты для подключения камер. Это избавляет от необходимости покупать отдельный коммутатор.

Активный PoE vs Пассивный PoE

Существует не только стандартизированный (активный) PoE, но и пассивный PoE (Passive PoE) — это неофициальное, «кустарное» решение.

Характеристика	Активный PoE (802.3 af/at/bt)	Пассивный PoE (Passive PoE)
Безопасность	Высокая. Не подает питание на несовместимые устройства.	Низкая. Подает питание постоянно, можно сжечь устройство.
Напряжение	48 В (стандарт)	Чаще 24 В, реже 48 В (нестабильное).
Дальность	До 100 м (стандарт), до 250-300 м (режим Extended, скорость 10 Мбит/с)	Хорошая до 50 м, на 100 м заметны потери.
Стандартизация	Есть (IEEE)	Нет
Применение	Профессиональное оборудование (Hikvision, iFLOW)	Дешевые камеры no-name, DIY-проекты

Главный риск пассивного PoE: Если вы подключите обычную камеру без поддержки PoE к пассивному инжектору, она с большой вероятностью сгорит. Активный PoE этого не допустит.

Какое оборудование поддерживает активный PoE?

Все оборудование, которое продает компания «АВАНТ-ТЕХНО» (камеры Hikvision, iFLOW, PoE-коммутаторы, видеорегистраторы), поддерживает именно активный PoE по стандартам 802.3 af и 802.3 at. Это значит, что вы можете смело подключать к PoE-порту любое устройство:

• Если устройство поддерживает PoE — оно получит питание.
• Если устройство не поддерживает PoE — порт просто не подаст на него напряжение. Оборудование останется невредимым.

Профессиональный подход к выбору PoE-оборудования

Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования Hikvision и iFLOW в Республике Беларусь. Наши специалисты помогут подобрать PoE-коммутатор, инжектор или видеорегистратор с учетом количества камер, их потребляемой мощности и необходимой дальности передачи. Мы предлагаем только оборудование с поддержкой активного PoE, безопасное для ваших устройств. Обращайтесь за консультацией!

Часто задаваемые вопросы:

1. Можно ли использовать PoE для питания камеры, которая не поддерживает эту технологию?

Нет, напрямую нельзя. Камера должна иметь встроенный PoE-приемник (поддержку стандарта 802.3 af/at). Однако вы можете использовать PoE-сплиттер — устройство, которое отделяет питание от данных и подает на камеру стандартные 12 В через разъем постоянного тока. Это позволяет запитать обычную камеру от PoE-коммутатора.

2. Какой кабель нужен для PoE?

Для передачи питания и данных на расстояние до 100 м рекомендуется использовать медный кабель категории не ниже 5e (UTP или FTP). Кабели CCA (медь-алюминий) имеют большее сопротивление и хуже подходят для PoE, особенно на больших расстояниях и при высоких мощностях (30 Вт и более).

3. Что произойдет, если превысить общий бюджет мощности PoE-коммутатора?

Коммутатор либо не включит питание на последних подключенных портах, либо (в зависимости от модели) может аварийно отключиться или начать работать нестабильно. Перед подключением рассчитайте суммарное энергопотребление всех камер и убедитесь, что оно не превышает максимальную мощность PoE-коммутатора (указана в характеристиках).

4. Можно ли передавать PoE на расстояние более 100 метров?

Стандарт Ethernet ограничивает длину сегмента 100 метрами. Однако многие производители (включая Hikvision и iFLOW) реализуют режим Extended (режим большой дальности). При активации этого режима скорость порта снижается до 10 Мбит/с, а дальность передачи данных и питания может достигать 250-300 метров (при использовании качественного кабеля).

5. В чем разница между PoE и PoE+?

PoE (802.3 af) обеспечивает до 15.4 Вт на порт, чего достаточно для большинства стационарных камер и точек доступа. PoE+ (802.3 at) обеспечивает до 30 Вт на порт, что необходимо для PTZ-камер, камер с обогревом или мощных IP-домофонов. Оборудование PoE+ обратно совместимо с PoE (устройства с низким потреблением подключаются к портам PoE+ без проблем).
