Схемы подключения комбинированных оповещателей ЗОС-3М, ЗОС-3МВ и ОПС-2 к автономным извещателям ИП212-22. Четыре варианта: питание от батареи одного извещателя (громкость не гарантируется), от всех батарей (надёжнее), от УЭ-1 для оповещателей (ОПС-2 не подключается, Rок = 5,1 кОм) и от УЭ-1 для всей системы (извещатели без батарей, максимум 15 штук). Сравнение надёжности и особенностей.

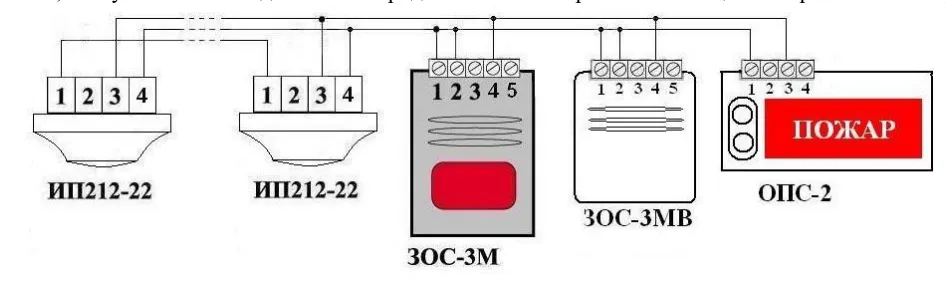

Схема 1. Питание оповещателя от батарей одного автономного извещателя
При подключении по этой схеме изготовитель не гарантирует, что оповещатель выдаст звуковой сигнал «Пожар» необходимого уровня громкости.
Особенности:
- Питание оповещателя осуществляется от батарей одного извещателя ИП212-22.
- Все устройства объединены в локальную сеть.
- Оповещатели ЗОС-3М, ЗОС-3МВ и ОПС-2 подключены параллельно.

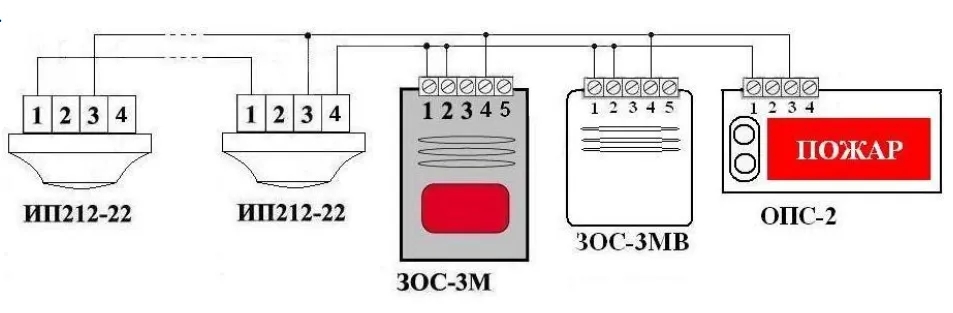

Схема 2. Питание оповещателя от всех батарей извещателей
Питание оповещателя происходит от всех батарей извещателей, объединенных между собой в локальную сеть. Это увеличивает надежность и продолжительность работы оповещателя в режиме «Пожар».
Особенности:
- Все извещатели ИП212-22 и оповещатели объединены в единую сеть.
- Питание распределяется от всех батарей, что обеспечивает большую суммарную емкость.
- Оповещатели ЗОС-3М, ЗОС-3МВ и ОПС-2 подключены параллельно.

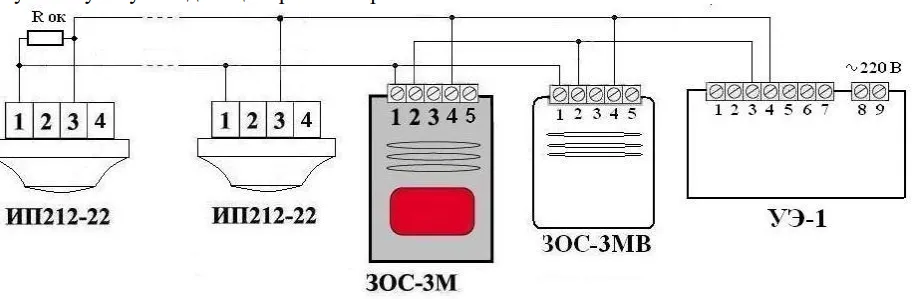

Схема 3. Питание оповещателя от устройства электропитания УЭ-1
Питание автономных извещателей осуществляется от внутренних батарей. Величина Rок равна 5,1 кОм. Оповещатель ОПС-2 к этой схеме не подключается.
Функции оповещателей ЗОС-3М и ЗОС-3МВ:
- Контроль целостности локальной сети.
- Контроль состояния извещателей.
- Световая и звуковая индикация режимов работы.
- Устройство электропитания УЭ-1 подключается к сети ~220 В.
- Оповещатели ЗОС-3М и ЗОС-3МВ подключены к УЭ-1.
- Извещатели ИП212-22 питаются от внутренних батарей.
- Резистор Rок = 5,1 кОм.

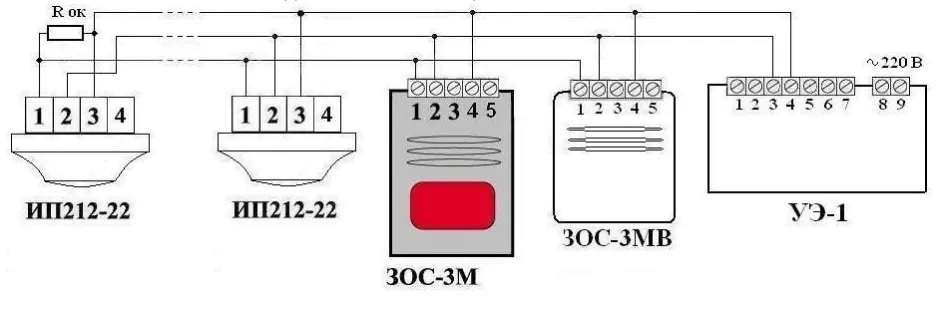

Схема 4. Питание оповещателя и автономных извещателей от устройства электропитания УЭ-1
Элементы питания для автономных извещателей не требуются. Оповещатель работает так же, как указано в схеме 3. Максимальное количество подключаемых извещателей — не более 15 штук.
Особенности:
- Устройство электропитания УЭ-1 обеспечивает питание как оповещателей, так и извещателей.
- Извещатели ИП212-22 не нуждаются в собственных батареях.
- Резистор Rок = 5,1 кОм.
- Максимальное количество извещателей в сети — 15 штук.
Сравнение схем подключения
| Схема | Источник питания | Надежность | Особенности |
| 1 | Батарея одного извещателя | Низкая | Изготовитель не гарантирует громкость |
| 2 | Батареи всех извещателей | Средняя | Увеличенная надежность и продолжительность работы |
| 3 | УЭ-1 (оповещатели) + батареи извещателей | Высокая | ОПС-2 не подключается, Rок = 5,1 кОм |
| 4 | УЭ-1 (все устройства) | Наиболее надежная | Извещатели без батарей, макс. 15 шт. |
Варианты с использованием устройства электропитания УЭ-1 (схемы 3 и 4) являются наиболее надежными из предлагаемых.
Профессиональная поддержка и качественное оборудование
Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования для систем безопасности в Республике Беларусь. Мы предлагаем широкий ассортимент автономных пожарных извещателей (ИП212-22), комбинированных оповещателей (ЗОС-3М, ЗОС-3МВ, ОПС-2) и устройств электропитания (УЭ-1). Наши специалисты помогут подобрать оборудование под ваши задачи и проконсультируют по схемам подключения. Обращайтесь!Часто задаваемые вопросы:
1. Какая схема подключения оповещателей является наиболее надежной?
Наиболее надежными являются схемы 3 и 4 с использованием устройства электропитания УЭ-1. Они обеспечивают стабильное питание и контроль состояния сети.2. Почему в схеме 1 изготовитель не гарантирует громкость сигнала?
В схеме 1 питание оповещателя осуществляется от батарей только одного извещателя. Мощности этих батарей может не хватить для обеспечения необходимого уровня громкости звукового сигнала.3. Можно ли подключать оповещатель ОПС-2 к схеме с УЭ-1?
Нет, оповещатель ОПС-2 не подключается к схеме с устройством электропитания УЭ-1 (схема 3). В схеме 3 используются только оповещатели ЗОС-3М и ЗОС-3МВ.4. Каково максимальное количество извещателей в схеме 4?
Максимальное количество подключаемых извещателей в схеме 4 — не более 15 штук.5. Чему равно сопротивление резистора Rок в схемах с УЭ-1?
В схемах 3 и 4 величина резистора Rок = 5,1 кОм.
