Правильная установка ANPR-камер — 80% успеха распознавания номеров. Горизонтальный угол ≤ 30°, вертикальный < 30°. Таблицы для объективов 2.8–12 мм и 8–32 мм: высота установки, дистанция срабатывания и зона захвата. Для въезда/выезда — боковая установка на 1.6–2 м, для городских улиц — до 2 м. Почему превышение угла искажает номер и как выбрать объектив под ширину полосы. Гид по монтажу.

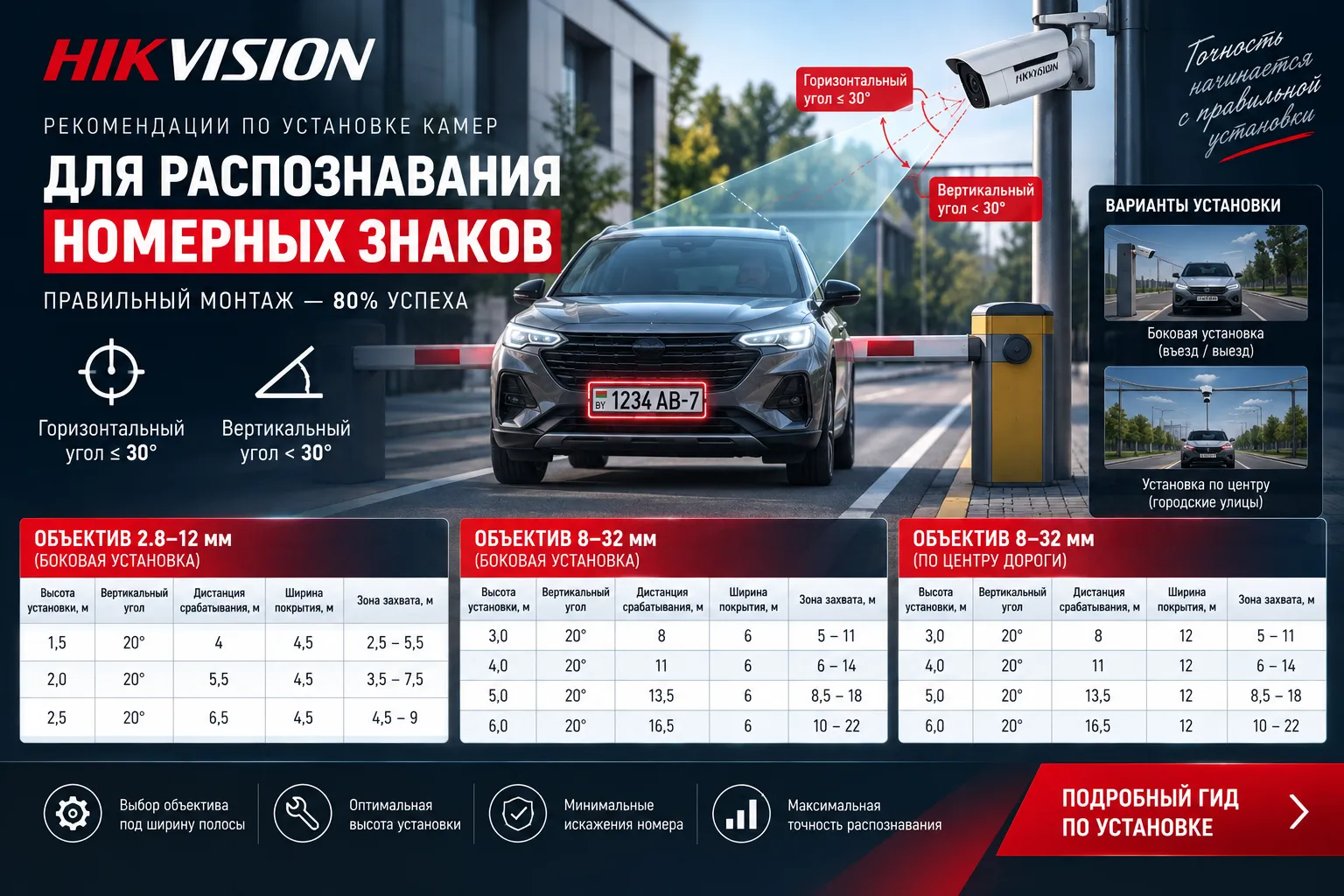

Основные принципы установки
Для корректного распознавания номерных знаков необходимо соблюдать два главных правила:- Горизонтальный угол между направлением объектива и траекторией движения автомобиля не должен превышать 30°.
- Вертикальный угол между направлением объектива и горизонталью должен быть менее 30°.
Рекомендации для въезда/выезда (Entrance/Exit)
| Параметр | Рекомендация |
| Горизонтальный угол | ≤ 30° |
| Вертикальный угол | < 30° |
| Ширина полосы (боковая установка) | < 3,5 м |
| Высота установки (боковая) | 1,6–2,0 м |
| Расстояние от края дороги (боковая) | < 1 м |
| Ширина полосы (установка по центру) | < 4 м |
| Высота установки (по центру) | 2,6 м |
Таблица параметров установки
Ниже представлены рекомендованные параметры для различных конфигураций установки.Объектив 2.8–12 мм (боковая установка)
| Высота установки | Вертикальный угол | Дистанция срабатывания | Ширина покрытия | Зона захвата |
| 1,5 м | 20° | 4 м | 4,5 м | 2,5–5,5 м |
| 2,0 м | 20° | 5,5 м | 4,5 м | 3,5–7,5 м |
| 2,5 м | 20° | 6,5 м | 4,5 м | 4,5–9 м |
Объектив 8–32 мм (боковая установка)
| Высота установки | Вертикальный угол | Дистанция срабатывания | Ширина покрытия | Зона захвата |
| 3,0 м | 20° | 8 м | 6 м | 5–11 м |
| 4,0 м | 20° | 11 м | 6 м | 6–14 м |
| 5,0 м | 20° | 13,5 м | 6 м | 8,5–18 м |
| 6,0 м | 20° | 16,5 м | 6 м | 10–22 м |
Объектив 8–32 мм (установка по центру дороги)
| Высота установки | Вертикальный угол | Дистанция срабатывания | Ширина покрытия | Зона захвата |
| 3,0 м | 20° | 8 м | 12 м | 5–11 м |
| 4,0 м | 20° | 11 м | 12 м | 6–14 м |
| 5,0 м | 20° | 13,5 м | 12 м | 8,5–18 м |
| 6,0 м | 20° | 16,5 м | 12 м | 10–22 м |
Общие рекомендации
- Вертикальный угол: Рекомендуется 20° (допустимый диапазон 15–30°).
- Горизонтальный угол: Не более 30°.
- Дистанция срабатывания: Зависит от объектива и высоты установки.
- Зона захвата: Указывает диапазон расстояний, на которых камера может надежно захватывать номерной знак.
Ключевые моменты для городских улиц (City Street)
- Горизонтальный угол также не должен превышать 30°.
- Рекомендуемая ширина полосы — менее 3,5 м.
- Высота установки камеры — от 1,6 до 2,0 м при размещении сбоку от дороги (менее 1 м от края).
- При установке по центру дороги ширина полосы должна быть менее 4 м, высота — 2,6 м.
Профессиональный подход к установке ANPR-камер
Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования Hikvision в Республике Беларусь. Наши специалисты помогут вам правильно рассчитать параметры установки ANPR-камер для вашего объекта, выбрать оптимальное оборудование и обеспечить максимальную точность распознавания номерных знаков. Обращайтесь за консультацией!Часто задаваемые вопросы:
1. Почему важно соблюдать угол обзора менее 30°?
Если угол между направлением камеры и траекторией движения автомобиля превышает 30°, номерной знак может быть сильно искажен перспективой, что затруднит его распознавание алгоритмами ANPR. Оптимальный угол обеспечивает минимальные искажения и максимальную читаемость.2. Что такое «зона захвата» и как она определяется?
Зона захвата — это диапазон расстояний от камеры, в котором номерной знак может быть надежно распознан. Она зависит от фокусного расстояния объектива, высоты установки и угла наклона камеры. Указанные в таблице значения являются рекомендуемыми.3. Можно ли установить камеру выше или ниже рекомендованной высоты?
Да, но это повлияет на зону захвата и угол обзора. При изменении высоты необходимо пересчитать параметры установки и проверить, чтобы номерной знак попадал в зону четкого распознавания. Рекомендуется придерживаться табличных значений для оптимального результата.4. Влияет ли ширина полосы на выбор объектива?
Да. Для более широких полос требуется объектив с меньшим фокусным расстоянием (например, 2.8–12 мм), чтобы охватить всю ширину дороги. Для узких полос можно использовать объективы с большим фокусным расстоянием (8–32 мм), которые обеспечивают лучшее приближение номера.5. Нужно ли учитывать тип номерного знака (европейский, российский, белорусский) при установке?
Тип номерного знака влияет на его размер и пропорции, что может потребовать корректировки зоны захвата. Европейские номера имеют стандартные размеры, но для российских и белорусских номеров (которые могут отличаться по формату) рекомендуется тестирование на месте и, при необходимости, точная настройка зоны распознавания в программном обеспечении.
