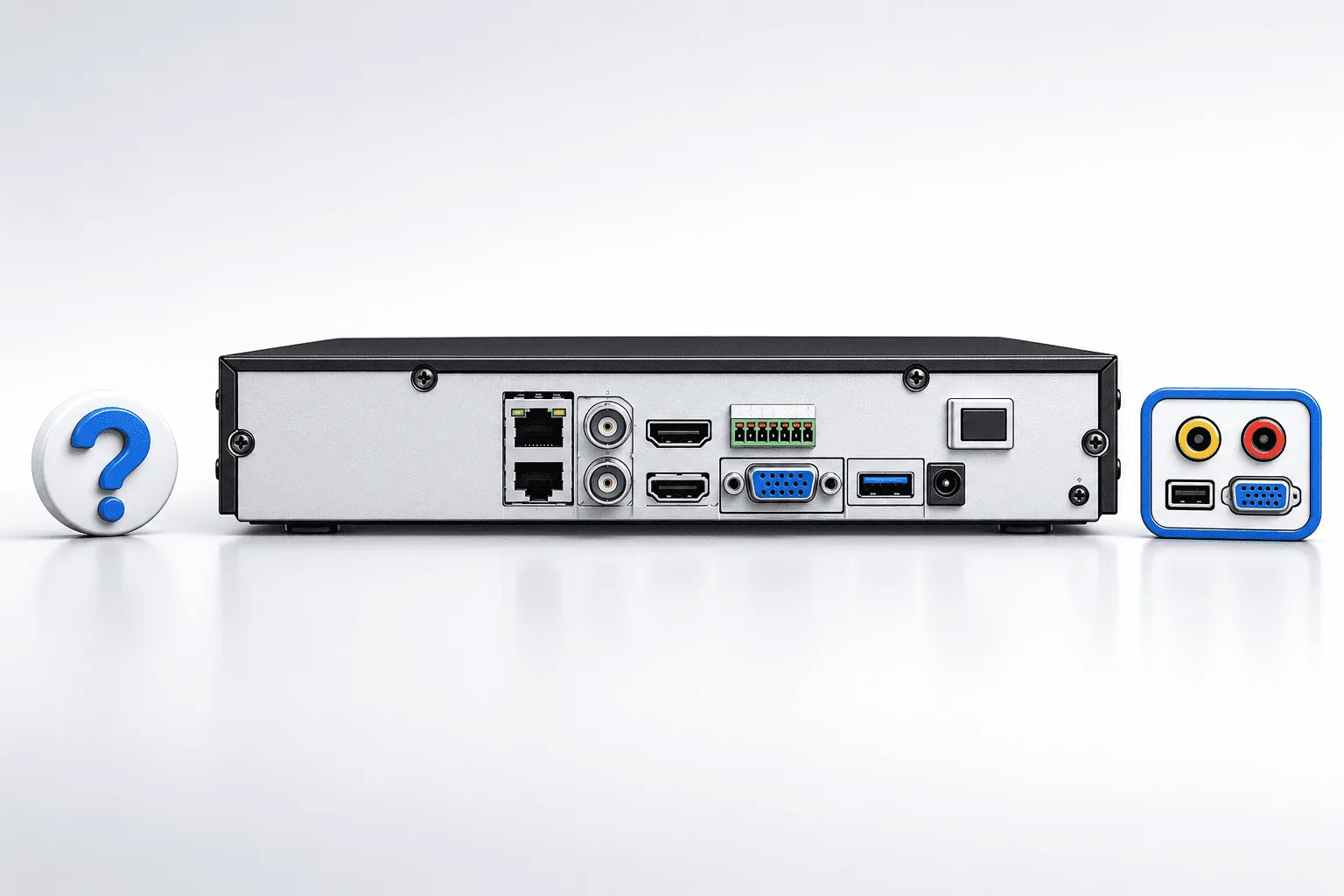

BNC, HDMI, RS-485, ALARM IN/OUT — разбираем каждый разъем на видеорегистраторах и камерах. Для чего нужен порт eSATA, почему RS-485 управляет PTZ-камерой на 1200 метров, а RS-232 только на 15. Как правильно подключить сирену к тревожному выходу и когда нужно внешнее реле. Гид по интерфейсам для тех, кто монтирует системы безопасности.
Видеоинтерфейсы (вход и выход изображения)
VIDEO IN (BNC)BNC-разъем для подключения аналоговых камер (HD-TVI, AHD, CVI, CVBS). Используется на аналоговых и гибридных видеорегистраторах (DVR/HVR). Позволяет подключать камеры по коаксиальному кабелю. На некоторых моделях также может обозначаться как «Extra Analog» для дополнительных аналоговых входов.
VIDEO OUT (BNC)
BNC-разъем для вывода видеосигнала на аналоговый монитор (например, в старых системах наблюдения или для подключения к видеодомофону). В современных системах используется редко, так как более удобны HDMI и VGA.
VGA (DB15)
Аналоговый видеовыход для подключения компьютерного монитора или телевизора с соответствующим входом. Передает только видеосигнал (без звука). Поддерживает разрешение обычно до 1920×1080 (Full HD). Используется как основной или дополнительный (второй) выход.
HDMI
Цифровой видеовыход высокого разрешения (до 4K). Передает и видео, и аудиосигнал. Самый современный интерфейс для подключения мониторов, телевизоров и проекторов. Рекомендуется использовать его в качестве основного.
Аудиоинтерфейсы
AUDIO IN (RCA)Тюльпанный (RCA) разъем для подключения внешнего микрофона (линейный вход). Позволяет записывать звук с камер или отдельного микрофона. Обычно используется на видеорегистраторах, где нет встроенного аудиовхода.
AUDIO OUT (RCA)
Тюльпанный (RCA) разъем для вывода звука на внешние динамики или наушники. Позволяет прослушивать записанный звук или вести двустороннюю связь (если поддерживается).
LINE IN (RCA)
Тюльпанный (RCA) разъем для двусторонней аудиосвязи (интерком). Используется для подключения переговорного устройства, когда нужно не только слышать собеседника, но и отвечать ему через камеру или домофон.
Сетевые и коммуникационные интерфейсы
LAN (RJ-45)Стандартный порт Ethernet для подключения видеорегистратора или камеры к локальной сети (через коммутатор или напрямую к роутеру). Поддерживает скорости 10/100/1000 Мбит/с (в зависимости от модели). Через этот порт осуществляется доступ к веб-интерфейсу, подключение к мобильному приложению (Hik-Connect) и передача видеопотока.
RS-485 (двухпроводной полудуплексный интерфейс)
Последовательный интерфейс для управления внешними устройствами. Используется для:
- Подключения и управления PTZ-камерами (панорамирование, наклон, зум) по протоколам Pelco-D/Pelco-P.
- Подключения клавиатуры управления.
- Подключения считывателей карт (Wiegand через конвертер). Подключается обычно по схеме: «T+» и «T-» (или «A+» и «B-») к соответствующим клеммам управляемого устройства.
Устаревший последовательный интерфейс для настройки параметров оборудования или организации «прозрачного канала» передачи данных. Используется редко, в основном для низкоуровневой отладки или подключения специфического оборудования.
Интерфейсы хранения и расширения
USB (Universal Serial Bus)Стандартный порт для подключения:
- Мыши (для управления меню регистратора).
- Клавиатуры.
- USB-накопителя (флешки) для экспорта архива или обновления прошивки.
- Wi-Fi-адаптера (на некоторых моделях).
Важно: Ток подключаемого устройства не должен превышать 0.1 А (100 мА) на большинстве видеорегистраторов. Не подключайте мощные внешние жесткие диски через USB.
Интерфейс для подключения внешних накопителей (жестких дисков) для расширения архива или оперативного резервного копирования. Обеспечивает высокую скорость передачи данных, выше, чем USB 2.0.
Слот для карт памяти (microSD/SD/SDHC/SDXC)
Встречается на IP-камерах и некоторых портативных регистраторах. Позволяет вести локальную запись на карту памяти (до 256-512 ГБ). Используется для резервного хранения или при обрыве связи с регистратором (технология ANR).
Питание и управление питанием
Power Supply (Разъем питания)Подключается внешний блок питания. Тип напряжения зависит от модели:
- AC 100-240 В: Прямое подключение к сети 220В (для стационарных видеорегистраторов, часто с встроенным блоком питания).
- DC 48 В: Питание через PoE (для регистраторов с большим количеством PoE-портов).
- DC 12 В: Наиболее распространен для камер и небольших регистраторов.
Механический или электронный переключатель питания. На многих современных регистраторах его может не быть — устройство включается при подаче напряжения.
GND (Клемма заземления)
Обязательный элемент для профессионального оборудования. К этой клемме подключается заземляющий проводник от контура заземления здания. Защищает оборудование от статического электричества и импульсных перенапряжений.
DC 12V/1A (Управляемый выход питания)
Выход постоянного тока 12В и 0.5-1А (в зависимости от модели). Питание на этом выходе появляется только при срабатывании тревожного выхода. Используется для питания внешних устройств оповещения (сирены, стробоскопа) без отдельного блока питания.
Тревожные интерфейсы
ALARM IN (Тревожный вход)Клеммные контакты для подключения внешних датчиков (охранных извещателей, герконов, кнопок выхода, датчиков дыма). Принцип работы:
- Положительная клемма (+) подключается к цифровому контакту (например, 1, 2, 3...).
- Отрицательная клемма (-) подключается к общему контакту «-» или «G» (GND).
При замыкании цепи формируется тревожное событие. Настройка типа датчика (NO/NC — нормально разомкнутый / нормально замкнутый) производится через ПО регистратора.
Релейный выход для управления внешними устройствами (сирена, стробоскоп, прожектор, автоматические ворота). Особенности подключения:
- Для оборудования с питанием DC (постоянный ток): Плюс нагрузки подключается к контакту с буквой «A», минус — к контакту с буквой «B» (или «-» / GND).
- Для оборудования с питанием AC (переменный ток): Плюс — к «A», минус — к «B».
- При высоком напряжении нагрузки (например, 220В для прожектора) обязательно используйте внешнее промежуточное реле для гальванической развязки. Не подключайте 220В напрямую к выходам регистратора!
Специализированные интерфейсы
USIM Card (Слот для SIM-карты)Встречается в 3G/4G-модемах, встроенных в некоторые видеорегистраторы или камеры. Позволяет передавать видеопоток через мобильные сети (LTE/UMTS/GSM). Используется на удаленных объектах без проводного интернета (дача, стройка).
Интерфейс антенны (SMA)
Разъем для подключения внешней антенны (GSM/3G/4G или Wi-Fi). Используется вместе со слотом SIM-карты или встроенным Wi-Fi модулем для улучшения качества сигнала.
KB (Клавиатура)
Специализированный интерфейс для подключения PTZ-клавиатуры (джойстика). Подключение: «D+» и «D-» соединяются с «T+» и «T-» на клавиатуре соответственно. Позволяет оператору управлять поворотными камерами без использования мыши и экранного меню.
