Компактный неуправляемый коммутатор, который тянет PoE на 300 метров. 4 порта с режимом Extended, VIP-приоритет для важных камер и защита 6 кВ. Разбираем, как работают дальние подключения, зачем нужен бюджет 35 Вт и почему порты 1-2 самые важные.
Какие порты есть у коммутатора и какова его базовая производительность?
Коммутатор имеет классическую для небольших инсталляций конфигурацию:- 4 нисходящих порта Fast Ethernet (10/100 Мбит/с) с поддержкой PoE. Именно к ним подключаются камеры, точки доступа или другие PoE-устройства.
- 2 uplink-порта RJ-45 (10/100 Мбит/с) для подключения коммутатора к основной сети или видеорегистратору.
Что такое режим Extended (большая дальность) и как он работает?
Главная "фишка" этой модели — возможность передачи данных и питания на расстояние до 300 метров. Стандарт Ethernet ограничивает длину сегмента 100 метрами, но здесь эта проблема решается аппаратно.- Активация режима: На корпусе, скорее всего, есть переключатель (DIP-переключатель) или кнопка для активации режима Extended. При его включении скорость на портах 1-4 снижается с 100 Мбит/с до 10 Мбит/с.
- Физика процесса: Снижение скорости позволяет эффективнее бороться с затуханием сигнала в длинной линии и использовать ту же пару проводов для передачи питания на большое расстояние.
- Важное примечание: Реальная дальность в 300 метров достижима только при использовании качественного кабеля "витая пара" (не ниже Cat.5e) и зависит от модели подключаемой камеры. Для камер с высоким битрейтом 10 Мбит/с может быть достаточно, но для 4K-потоков этого может не хватить. Режим идеален для удаленных камер с разрешением до 2-4 Мп.
Зачем нужна функция VIP-порт и как она повышает надежность?
Второе важное преимущество — наличие VIP-портов. В данном случае это порты 1 и 2.- Принцип работы: В ситуации, когда общая пропускная способность коммутатора оказывается под угрозой (например, из-за широковещательного шторма или резкого скачка трафика от всех подключенных устройств), коммутатор автоматически отдает приоритет обработки данных портам 1 и 2.
- Практический смысл: Вы подключаете в эти порты самые важные камеры — например, те, которые смотрят на входную дверь или кассу. Даже при нештатной ситуации на сети видеопоток с этих камер будет передан в первую очередь, обеспечивая их максимальную доступность. Это простой и элегантный способ повысить отказоустойчивость без настройки сложных протоколов QoS.
Каковы характеристики PoE-питания и защита?
Коммутатор поддерживает стандарты PoE IEEE 802.3af (PoE, до 15.4 Вт) и IEEE 802.3at (PoE+, до 30 Вт) на портах 1-4. Это означает, что к нему можно подключать как обычные камеры, так и более мощные устройства с PTZ или обогревом.- Питание на порт: До 30 Вт.
- Общий бюджет PoE: 35 Вт. Это суммарная мощность, которую коммутатор может отдать на все четыре порта. Нужно учитывать это при подключении, чтобы не перегрузить блок питания. Например, можно запитать две камеры по 15 Вт и одну мощную PTZ-камеру на 30 Вт — в сумме получится 60 Вт, что превысит бюджет в 35 Вт. Поэтому требуется расчет.
- Защита: Заявлена защита от перенапряжения 6 кВ, что актуально для уличных сетей и перепадов напряжения.
Где и как установить этот коммутатор?

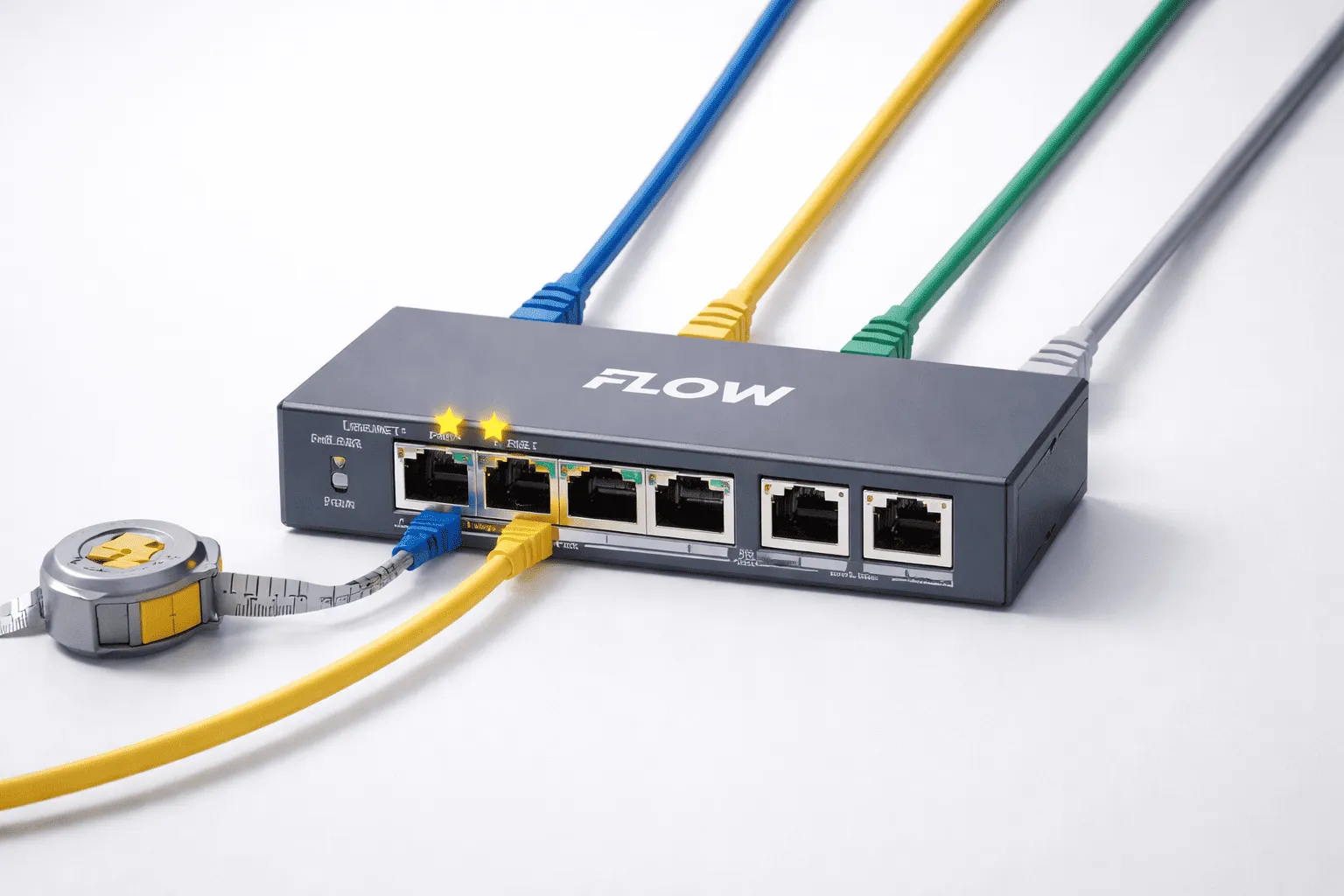

Устройство имеет компактный металлический корпус (145×68×26 мм) и вес всего 270 г, что делает его удобным для размещения в ограниченном пространстве.- Способы монтажа: Предусмотрена как настольная, так и настенная установка.
- Условия эксплуатации: Рабочая температура от 0°C до +40°C указывает на то, что коммутатор предназначен для установки в отапливаемых помещениях или термокожухах. Для холодных складов или улицы без обогрева эта модель не подходит.
- Питание: Коммутатор не поддерживает PoE на входе. Он питается от внешнего адаптера 48V / 0.8A, который идет в комплекте. Максимальное потребление — 30 Вт, в режиме ожидания — всего 3 Вт.
Идеальный выбор для небольших систем
iFLOW F-SW-EU206POE-V/L — это отличный выбор для организации компактных систем видеонаблюдения из 2-4 камер. Его ключевые преимущества — возможность подключения камер на расстоянии до 300 м (режим Extended) и гарантия приоритетной передачи данных для важных устройств (VIP-порты). Это делает его незаменимым при построении распределенных систем на небольшом объекте без использования управляемой сети.Профессиональный подбор сетевых решений
Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования для систем безопасности в Республике Беларусь. Наши специалисты помогут подобрать оптимальный PoE-коммутатор iFLOW под ваши задачи, рассчитать бюджет питания и спроектировать надежную сеть видеонаблюдения. Мы обеспечим поставку со склада и полное техническое сопровождение. Обращайтесь!Часто задаваемые вопросы
1. Можно ли использовать этот коммутатор на улице?
Напрямую — нет, так как рабочая температура начинается с 0°C. Для уличной установки его нужно помещать в термокожух или отапливаемый бокс. Модель предназначена для помещений (офис, серверная, тамбур).2. Сколько камер я могу подключить к этому коммутатору?
Физически можно подключить до 4 PoE-камер. Но нужно следить за общим бюджетом PoE (35 Вт). Если все камеры потребляют по 8 Вт (типично для 2-4 Мп моделей), то можно подключить все 4. Если камера мощная (например, PTZ на 25 Вт), то только одну на этот порт.3. Что означает режим Extended и когда его включать?
Режим Extended (или "Большая дальность") позволяет передавать сигнал на расстояние до 300 метров, снижая скорость портов до 10 Мбит/с. Включайте его только для тех портов, куда подключены камеры дальше 100 метров. Для камер в пределах 100 метров держите этот режим выключенным, чтобы они работали на полной скорости 100 Мбит/с.4. Как понять, в какие порты подключать самые важные камеры?
Самые важные камеры нужно подключать в порты 1 и 2. Это VIP-порты, которые имеют приоритет при передаче трафика. Даже при перегрузке сети видео с этих камер будет передаваться в первую очередь.5. Почему общий бюджет PoE всего 35 Вт, если на каждом порту написано до 30 Вт?
30 Вт на порт — это максимальная мощность, которую порт может отдать одному устройству. Но блок питания коммутатора имеет ограничение по суммарной мощности (PoE бюджет) — 35 Вт. Это значит, что если вы подключите две мощные камеры по 30 Вт каждая, суммарно им потребуется 60 Вт, что превысит бюджет, и часть устройств не включится. Всегда рассчитывайте общую потребляемую мощность всех камер.
