Детекция пересечения линии (Line Crossing) в камерах Hikvision — настройка виртуальной линии с направлением движения. Разбираем, как создать правило, выбрать направление (A→B, B→A или оба), настроить минимальный и максимальный размер цели для фильтрации птиц и крупных объектов. Чувствительность и уровень цели для точной настройки. Отличие от Intrusion Detection. Гид по настройке периметра.
Подготовка: включение функции Smart Event
Перед началом настройки необходимо активировать функцию интеллектуальных событий в меню VCA.
Для стандартных камер: Перейдите в меню «VCA → Настройка приложения», выберите «Smart Event» (Интеллектуальное событие) и нажмите «Далее», чтобы включить функцию.
Для камер с поддержкой открытой платформы (HEOP): Перейдите в меню «VCA», импортируйте и включите приложение «Smart Event».
Настройка детекции пересечения линии
Шаги настройки:- Перейдите в меню: «VCA → Настройка приложения → Smart Event → Обнаружение пересечения линии».
- Включите функцию, установив переключатель Enable в положение "Вкл".
- Нажмите «Добавить» для создания нового правила обнаружения.
-
Настройте линию обнаружения:
- Нажмите на иконку рисования, затем в окне просмотра в реальном времени появится линия со стрелкой.
- Переместите и поверните линию в нужное положение (используйте захват за концы линии). -

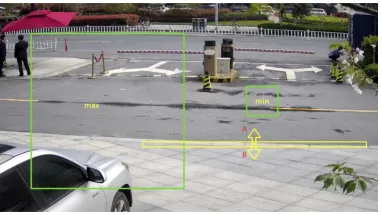

Настройте минимальный и максимальный размер цели:
- Это позволяет игнорировать объекты, которые слишком малы (например, птицы) или слишком велики для вашей сцены.
- Нажмите на соответствующие иконки, затем переместите курсор на изображении, чтобы задать размер. -
Настройте параметры обнаружения:
6.1 Обнаружение цели (Detection Target): Выберите тип объектов, на которые будет реагировать правило: «Человек», «ТС» (транспортное средство) или оба. Если цель не задана, камера будет реагировать на любое движение.
6.2 Направление (Direction):
- A<->B: Детекция пересечения линии в обоих направлениях.
- A->B: Детекция только при движении из стороны A в сторону B.
- B->A: Детекция только при движении из стороны B в сторону A.
6.3 Чувствительность (Sensitivity): Определяет, какая часть объекта должна пересечь линию для срабатывания. Формула: Sensitivity = 100 - S1/ST × 100, где S1 — часть объекта, пересекающая линию, ST — весь объект. Чем выше значение, тем более чувствительной будет система (меньшая часть объекта может вызвать тревогу).
6.4 Уровень цели (Target Level): Чем выше значение, тем более выраженными должны быть характеристики цели для обнаружения. Это помогает отфильтровать слабые или нечеткие объекты.
- Опционально: Повторите шаги 4-6 для создания нескольких линий (например, для разных зон контроля или направлений).
- Настройте расписание постановки на охрану (Arming Schedule) и метод привязки (Linkage Method) — какие действия выполнять при срабатывании тревоги (запись видео, отправка уведомления, активация тревожного выхода и т.д.).
- Нажмите «Сохранить», чтобы применить настройки.
Дополнительные рекомендации
- Рисование линии: Линия может быть расположена горизонтально, вертикально или под любым углом. Рекомендуется размещать линию там, где объекты гарантированно будут пересекать ее (например, перед воротами, в проеме двери).
- Направление: Правильно выберите направление движения, чтобы избежать ложных срабатываний. Например, для контроля выхода из зоны используйте направление A->B, где A — внутренняя сторона, B — внешняя.
- Минимальный/максимальный размер: Эти параметры критичны для фильтрации ложных срабатываний. Например, если вы охраняете периметр от людей, установите минимальный размер, соответствующий человеку на дистанции.
- Тестирование: После настройки рекомендуется протестировать функцию, пересекая линию в разных направлениях, чтобы убедиться, что тревога срабатывает корректно. При необходимости отрегулируйте чувствительность.
Профессиональный подход к настройке видеоаналитики
Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования Hikvision в Республике Беларусь. Наши специалисты помогут вам правильно настроить детекцию пересечения линии и другие функции видеоаналитики для максимальной эффективности системы безопасности. Обращайтесь за консультацией!Часто задаваемые вопросы:
1. В чем разница между детекцией пересечения линии и обнаружением вторжения?
Детекция пересечения линии (Line Crossing) срабатывает, когда объект пересекает заданную линию в определенном направлении. Обнаружение вторжения (Intrusion Detection) срабатывает, когда объект входит в заданную зону или находится в ней дольше порогового времени.2. Как настроить камеру, чтобы она реагировала только на людей, а не на автомобили?
Используйте параметр «Обнаружение цели» (Detection Target) и выберите «Человек». Это позволит игнорировать транспортные средства и другие объекты.3. Что делать, если система не срабатывает или срабатывает слишком часто?
- Не срабатывает: Проверьте правильность размещения линии, чувствительность и направление. Убедитесь, что объект пересекает линию полностью.
- Срабатывает слишком часто: Снизьте чувствительность, увеличьте минимальный размер цели или проверьте, не пересекает ли линию нецелевые объекты (тени, ветки).
4. Можно ли настроить несколько линий для разных зон?
Да, можно создать несколько линий с разными параметрами (например, одна линия для входа, другая для выхода).5. Поддерживается ли детекция пересечения линии на всех камерах Hikvision?
Нет, эта функция доступна только для камер с поддержкой видеоаналитики (VCA). Проверьте технические характеристики вашей модели или обратитесь к нашим специалистам для уточнения.
