Кнопка выхода — простая, но важная деталь СКУД. Разбираем, чем отличаются НО и НЗ контакты, как правильно подключить кнопку к контроллеру и зачем это лучше, чем напрямую к замку. Сенсорная или механическая? Нужна ли подсветка? Гид по выбору без ошибок.
Что такое кнопка выхода и для чего она нужна?

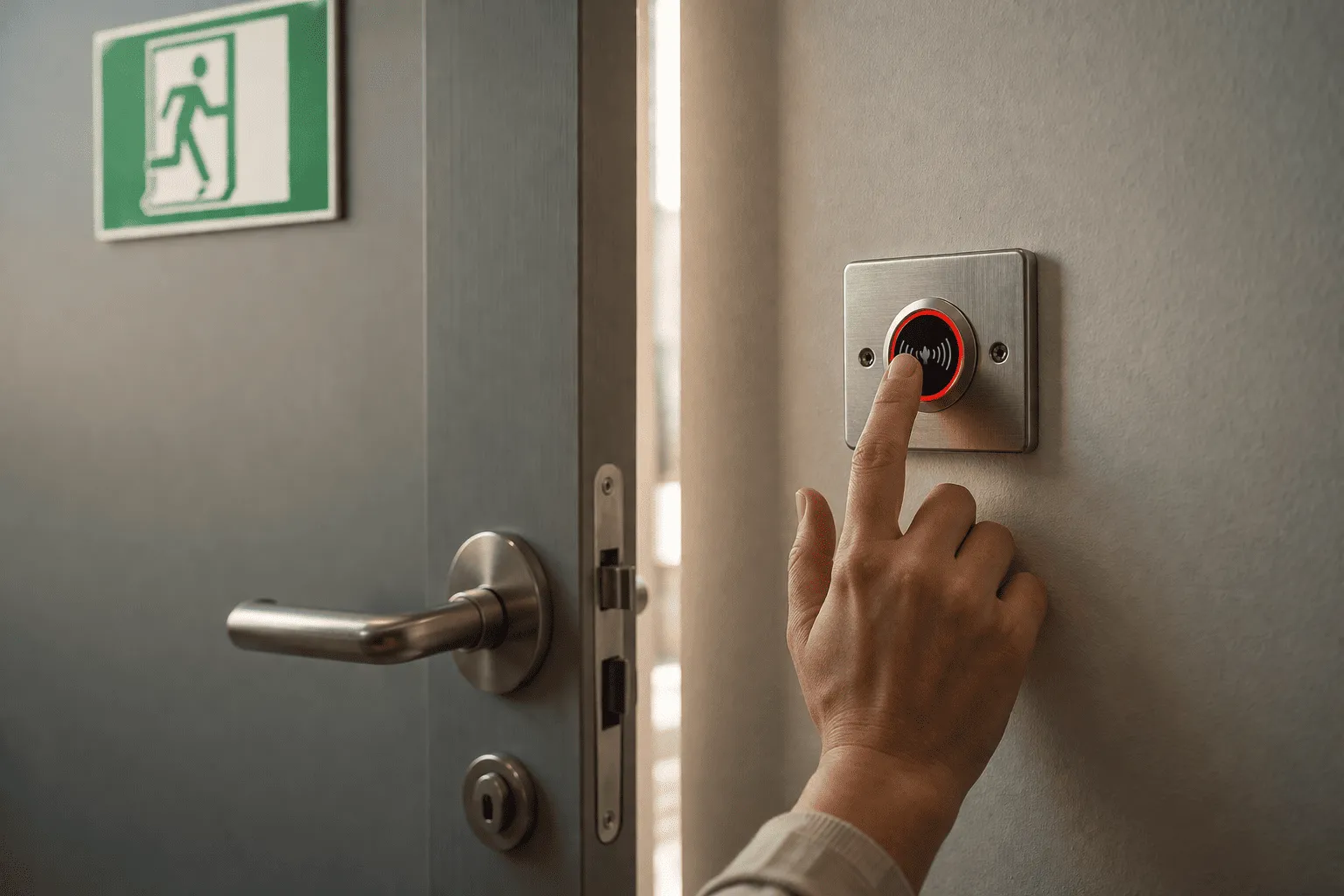

Кнопка выхода — это устройство, которое инициирует размыкание (или замыкание) цепи управления электромагнитным или электромеханическим замком для свободного выхода из помещения. Проще говоря, нажал кнопку — дверь открылась.В большинстве систем контроля доступа действует правило: «вход — по карте/коду, выход — свободно». Это логично с точки зрения безопасности и удобства. Чтобы покинуть здание, не нужно тратить время на идентификацию, достаточно нажать кнопку. Кнопка выхода устанавливается со стороны помещения и подключается либо напрямую к замку, либо к контроллеру СКУД.
Какие бывают типы кнопок выхода?
На рынке представлено несколько типов кнопок, различающихся по принципу работы и назначению.- Механические (тактовые) кнопки. Самый распространенный и бюджетный вариант. При нажатии замыкают контакты, при отпускании — размыкают. Просты, надежны, но имеют механический ресурс (количество нажатий) и могут изнашиваться со временем. Требуют четкого нажатия.
- Емкостные (сенсорные) кнопки. Современный вариант без движущихся частей. Реагируют на прикосновение пальца. Выглядят стильно, часто имеют подсветку, не боятся влаги и пыли (высокий класс защиты IP), что делает их идеальными для влажных помещений или улицы. Ресурс практически неограничен.
- Кнопки с подсветкой. Могут быть как механическими, так и сенсорными. Подсветка (обычно синяя или красная) выполняет две функции: обозначает местонахождение кнопки в темноте и индицирует состояние (например, горит — дверь закрыта, мигает — открыта). Для помещений без окон или с плохим освещением это обязательный атрибут.
- Антивандальные кнопки. Выполнены в усиленном металлическом корпусе, устойчивы к ударам и попыткам взлома. Устанавливаются в местах с высокой проходимостью или где есть риск вандализма (подъезды, уличные терминалы, общественный транспорт). Часто имеют высокую степень защиты IP.
- Кнопки для специальных условий. Например, с увеличенным размером (для людей с ограниченными возможностями), с тактильной маркировкой, взрывозащищенные и т.д.
Как выбрать кнопку выхода?
При выборе кнопки обратите внимание на несколько ключевых параметров:- Тип контактов (НО/НЗ). Самое главное! Кнопка может быть нормально разомкнутой (НО) — контакты разомкнуты, при нажатии замыкаются. Или нормально замкнутой (НЗ) — контакты замкнуты, при нажатии размыкаются. Для большинства стандартных систем контроля доступа (СКУД) используются НО кнопки. НЗ кнопки применяются в специфических схемах, например, для аварийного выхода или в системах с особыми требованиями безопасности. Обязательно проверяйте, какой тип контактов поддерживает ваш контроллер или замок!
- Класс защиты IP. Для сухих помещений внутри здания достаточно IP20. Для установки в сырых подвалах, на улице или в помещениях с влажной уборкой необходим IP65 и выше.
- Дизайн и подсветка. Выбирайте под интерьер. Для темных коридоров подсветка обязательна.
- Материал и исполнение. Для мест с высокой нагрузкой или риском вандализма выбирайте антивандальные металлические модели.
Схемы подключения кнопки выхода
Существует две основные схемы подключения кнопки выхода: прямое подключение к замку и подключение через контроллер СКУД.Схема 1: Прямое подключение к замку (самая простая)
Эта схема используется в автономных системах, где нет контроллера. Кнопка и замок соединяются последовательно в цепи питания замка.
Как работает: При нажатии на кнопку цепь замыкается, питание подается на замок (для электромеханического замка) или размыкается (для электромагнитного замка, который открывается при снятии питания). Минус схемы — отсутствие какого-либо контроля и управления. Дверь открывается всегда, независимо от времени суток или прав доступа.
Схема 2: Подключение к контроллеру СКУД (правильная схема)
Это профессиональный и рекомендуемый способ. Кнопка подключается к специальному входу контроллера (обычно он называется «Вход кнопки выхода» или «EXIT»).
Как работает: Контроллер постоянно подает слабый ток на линию кнопки. Когда вы нажимаете кнопку, контроллер фиксирует изменение состояния (замыкание или размыкание, в зависимости от настроек) и, в соответствии с запрограммированной логикой, подает команду на открывание замка.
Преимущества:
- Логика работы: Контроллер может учитывать временные графики. Например, ночью кнопка может не работать, или требовать дополнительной авторизации.
- Учет событий: Контроллер регистрирует факт нажатия на кнопку в журнале событий. Вы всегда знаете, когда и кто покинул помещение (даже если это не идентифицированный человек).
- Безопасность: Контроллер отслеживает состояние двери (датчик геркон). Если дверь долго открыта, может быть подан сигнал тревоги.
- К контроллеру подводится два провода от клемм «Кнопка выхода».
- Эти провода подключаются к двум контактам кнопки (для НО кнопки полярность не важна).
- В настройках контроллера выбирается тип кнопки (НО/НЗ) и настраиваются параметры срабатывания.
Кнопка выхода — важный элемент безопасности
Не стоит недооценивать этот простой компонент. Правильно выбранная и подключенная кнопка выхода гарантирует удобство для людей, покидающих здание, и обеспечивает безопасность, работая в связке с контроллером. Помните про тип контактов (НО/НЗ) и всегда стремитесь подключать кнопку через контроллер, а не напрямую к замку, особенно на ответственных объектах.Профессиональный подход к СКУД
Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования для систем безопасности в Беларуси. Наши специалисты помогут вам подобрать надежную кнопку выхода, соответствующую вашим задачам и условиям эксплуатации, а также правильно спроектировать и настроить всю систему контроля доступа. Обращайтесь за консультацией!Часто задаваемые вопросы
1. Можно ли подключить кнопку выхода напрямую к электромагнитному замку?
Да, можно. Это простейшая схема. Кнопка и замок включаются последовательно в цепь питания. При нажатии на кнопку цепь разрывается, питание с электромагнита снимается, и дверь открывается. Но такая схема не дает никакого контроля (учета событий, временных зон) и менее безопасна, чем подключение через контроллер.2. Что означают аббревиатуры НО и НЗ на кнопке?
- НО — нормально разомкнутые контакты. В спокойном состоянии цепь разомкнута. При нажатии контакты замыкаются.
- НЗ — нормально замкнутые контакты. В спокойном состоянии цепь замкнута. При нажатии контакты размыкаются. Для стандартных СКУД почти всегда используются НО кнопки. Обязательно проверьте совместимость с вашим контроллером!
3. Нужна ли кнопка выхода, если дверь открывается автоматически от датчика движения?
Датчик движения может использоваться как альтернатива или дополнение к кнопке, но полностью заменять её не рекомендуется. Кнопка — это самый надежный и понятный способ выйти. Датчик может не сработать, если человек стоит неподвижно, или сработать ложно. Лучше всего использовать комбинацию: кнопка + датчик движения.4. Какую кнопку лучше поставить в подъезде на улице?
Для уличной установки или в подъезде с высокой проходимостью и риском вандализма лучше всего подойдет антивандальная кнопка в металлическом корпусе со степенью защиты IP65 (защита от пыли и влаги). Сенсорная емкостная кнопка также будет хорошим вариантом, так как у нее нет механических частей, которые можно сломать.5. Почему при нажатии на кнопку дверь не открывается?
Причин может быть несколько. Самая частая — проблема с проводами (обрыв, плохой контакт). Вторая — несовпадение типа кнопки (НО/НЗ) с настройками контроллера. Третья — неисправность самого замка или контроллера. Четвертая — программная блокировка (например, временная зона запрещает выход по кнопке). Начните проверку с визуального осмотра проводов и контактов.
