Автоматический въезд по номеру: камера распознаёт, шлагбаум открывается. Разбираем, как работают ANPR-камеры Hikvision, на каком расстоянии ставить 2.8–12 мм, а где нужен объектив 8–32 мм. Рассказываем, как настроить зону распознавания, подключить реле к шлагбауму и вести базу номеров в ПО. Гид по автоматизации.
Что такое ANPR-камера и как она работает?
ANPR (Automatic Number Plate Recognition) — это технология автоматического распознавания автомобильных номеров. Камера, оснащенная специальным алгоритмом, фиксирует проезжающий транспорт, выделяет в кадре зону с номерным знаком, обрабатывает изображение (корректирует перспективу, компенсирует блики) и с высокой точностью преобразует его в текстовую строку. Точность распознавания у современных камер достигает 99% при правильной установке и настройке. Это позволяет полностью автоматизировать процесс: камера распознает номер, передает его на программное обеспечение или контроллер, и, если номер есть в «белом списке», система подает сигнал на открытие шлагбаума или ворот.Какие бывают ANPR-камеры и как выбрать по расстоянию?
Выбор камеры напрямую зависит от расстояния между местом установки камеры и зоной распознавания номера (обычно это створ ворот или шлагбаума).Для малых и средних расстояний (до 10–15 метров)

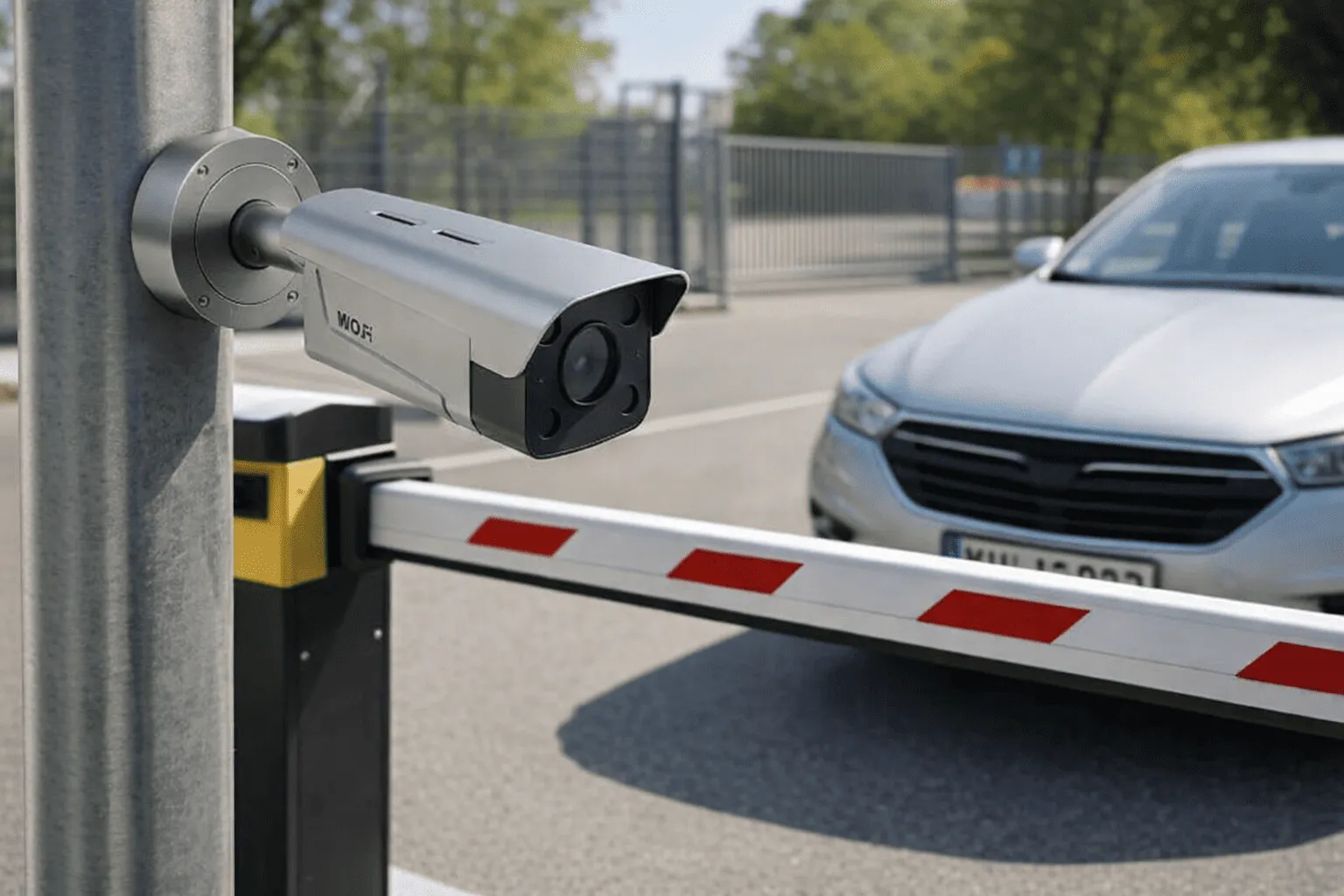

Если камера монтируется непосредственно на стойке шлагбаума или на здании рядом с въездом, достаточно камеры с разрешением 2 мегапикселя и вариофокальным объективом от 2.8 до 12 мм. Такой объектив позволяет точно настроить нужный угол и приближение под конкретную дистанцию.
Для средних и больших расстояний (15–30 метров и более)
Если камера установлена на столбе в глубине территории, а зона распознавания находится на значительном удалении (например, въездные ворота отдалены от будки охраны), требуется более мощная оптика. В этом случае рекомендуются камеры с разрешением 4 мегапикселя и выше и вариофокальным объективом от 8 до 32 мм. Они обеспечивают достаточное приближение и детализацию для уверенного распознавания номера на дистанции 20–30 метров.
Для особо дальних расстояний (100 метров и более)
Существуют специализированные ANPR-камеры (часто в длиннофокусном исполнении или с дополнительной подсветкой), способные распознавать номера на расстоянии до 100 метров и более. Такие модели используются на подъездных путях к крупным предприятиям, в портах, на скоростных магистралях.
Как настроить ANPR-камеру?
После установки камеры необходимо выполнить настройку через ее веб-интерфейс. Основные шаги:- Настройка зоны распознавания. В интерфейсе камеры задается область кадра, где ожидается появление номерного знака. Это может быть прямоугольная зона или виртуальная линия.
- Настройка параметров изображения. Важно правильно выставить экспозицию, фокус, резкость, а также при необходимости включить WDR для компенсации контрового света (например, солнца или фар).
- Настройка действия при распознавании. Камера может передавать номер в систему, записывать его в локальный журнал, замыкать тревожный выход (реле) для открытия шлагбаума.
Как организовать хранение и поиск событий?
Для полноценной работы системы распознавания номеров рекомендуется использовать видеорегистратор (NVR) с поддержкой ANPR-функций или специализированное программное обеспечение.Минимальная конфигурация:
- Камера с поддержкой ANPR + карта памяти (microSD). Камера сохраняет распознанные номера и соответствующие фрагменты видео в своем локальном архиве. Подходит для небольших объектов с одним въездом.
- Камера + видеорегистратор (NVR) с поддержкой ANPR. Регистратор принимает метаданные (текст номера) от камеры, хранит их в своей базе и позволяет вести поиск по номерам, датам и времени.
- Камера + ПО (iVMS-4200, HikCentral). Программное обеспечение предоставляет расширенные возможности: ведение базы «белых» и «черных» списков, автоматическое открытие шлагбаума, отчеты по въездам/выездам.
Поиск распознанных номеров в ПО (на примере iVMS-4200)
Для просмотра истории въездов и выездов используется функция поиска по номерам:- Зайдите в раздел «Извлечение данных» (Data Retrieval) или «Поиск» (Search).
- Выберите пункт «Поиск транспортного средства».
- Укажите ресурс (камеру), диапазон дат и времени.
- Нажмите кнопку «Поиск». Система отобразит список всех распознанных номеров за выбранный период с указанием времени и прикрепленным снимком момента распознавания.
Что входит в систему ANPR и для каких объектов подходит?
Базовый комплект для автоматизации въезда включает:- ANPR-камеру с соответствующим фокусным расстоянием.
- Видеорегистратор или ПО (для ведения архива и базы номеров).
- Устройство управления шлагбаумом (или воротами) — часто подключается напрямую к тревожному выходу камеры или через контроллер.
Профессиональные решения ANPR от «АВАНТ-ТЕХНО»
Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования Hikvision в Республике Беларусь. Наши специалисты помогут подобрать оптимальную ANPR-камеру под ваши расстояния и условия, спроектировать систему автоматизации въезда, настроить интеграцию со шлагбаумом и программным обеспечением. Обращайтесь за консультацией!Часто задаваемые вопросы
1. Какое минимальное расстояние для распознавания номера?
При использовании широкоугольного объектива (2.8–4 мм) минимальное расстояние составляет около 2–3 метров. Однако для качественного распознавания важно, чтобы номер полностью попал в зону фокуса и занимал достаточную область кадра.2. Нужен ли дополнительный свет для распознавания ночью?
Большинство современных ANPR-камер имеют встроенную ИК-подсветку, специально настроенную на подсветку номерных знаков (они хорошо отражают ИК-излучение). В темное время суток камера переключается в монохромный режим и использует ИК-подсветку, что обеспечивает четкое считывание номера даже в полной темноте.3. Можно ли использовать одну камеру для распознавания и для общего обзора?
Технически — да. Однако для наилучшего результата рекомендуется использовать специализированную ANPR-камеру, настроенную строго на зону распознавания (например, створ ворот). Для общего обзора территории лучше установить отдельную широкоугольную камеру, так как требования к экспозиции и фокусировке у этих задач разные.4. Что делать, если камера ошибается в распознавании номера?
Ошибки могут возникать из-за неправильной установки (слишком большой угол, плохое освещение, грязный номер). Проверьте:- Зону распознавания — номер должен попадать в нее строго спереди, без сильного наклона.
- Настройки экспозиции — возможно, камера «пересвечивает» фары или бликует.
- Чистоту объектива и качество кабеля.
