Угол обзора — это не только про объектив. Ошибаются те, кто смотрит только на миллиметры. Разбираем, как фокусное расстояние и размер матрицы работают в паре и почему камера 2.8 мм с сенсором 1/1.8" видит шире, чем с 1/2.7".
Угол обзора — это, пожалуй, одна из самых важных характеристик камеры, определяющая, какое пространство попадет в кадр. Широкий угол охватит всю комнату, но детали на дальнем плане будут мелкими. Узкий угол позволит рассмотреть номер машины за 50 метров. Многие ошибочно полагают, что угол зависит только от объектива. На самом деле ключевых параметров всего два, и работают они в паре. Давайте разберем их на понятных примерах.
Как фокусное расстояние объектива меняет картинку?
Первый и самый очевидный параметр —
фокусное расстояние объектива, которое измеряется в миллиметрах (мм). Это расстояние от оптического центра линзы до матрицы.
- Короткий фокус (широкий угол): Возьмем объектив с фокусным расстоянием 2,8 мм. Линза расположена совсем близко к матрице. Благодаря этому она захватывает широкую панораму — угол обзора может составлять 90° и более. Это идеальный выбор для установки в углу комнаты, чтобы видеть все происходящее без "слепых зон".
- Длинный фокус (узкий угол): Теперь посмотрим на объектив 12 мм. Здесь линза заметно удалена от матрицы. Свет падает под более острым углом, и поле зрения сужается (может быть всего 20-30°). В такой "подзорной трубе" объекты вдалеке кажутся крупными и приближенными. Это выбор для наблюдения за входной дверью, калиткой или длинным коридором.
Простая аналогия: Представьте, что вы смотрите на мир через бумажный тубус. Чем длиннее тубус, тем уже ваш угол обзора, но тем лучше вы видите то, что находится прямо по курсу.
Почему размер матрицы не менее важен?
Второй критический параметр —
физический размер матрицы (сенсора). Измеряется он в долях дюйма (например, 1/2.8" или 1/1.8"). Здесь работает простое правило: чем крупнее матрица, тем шире угол обзора при одном и том же объективе.

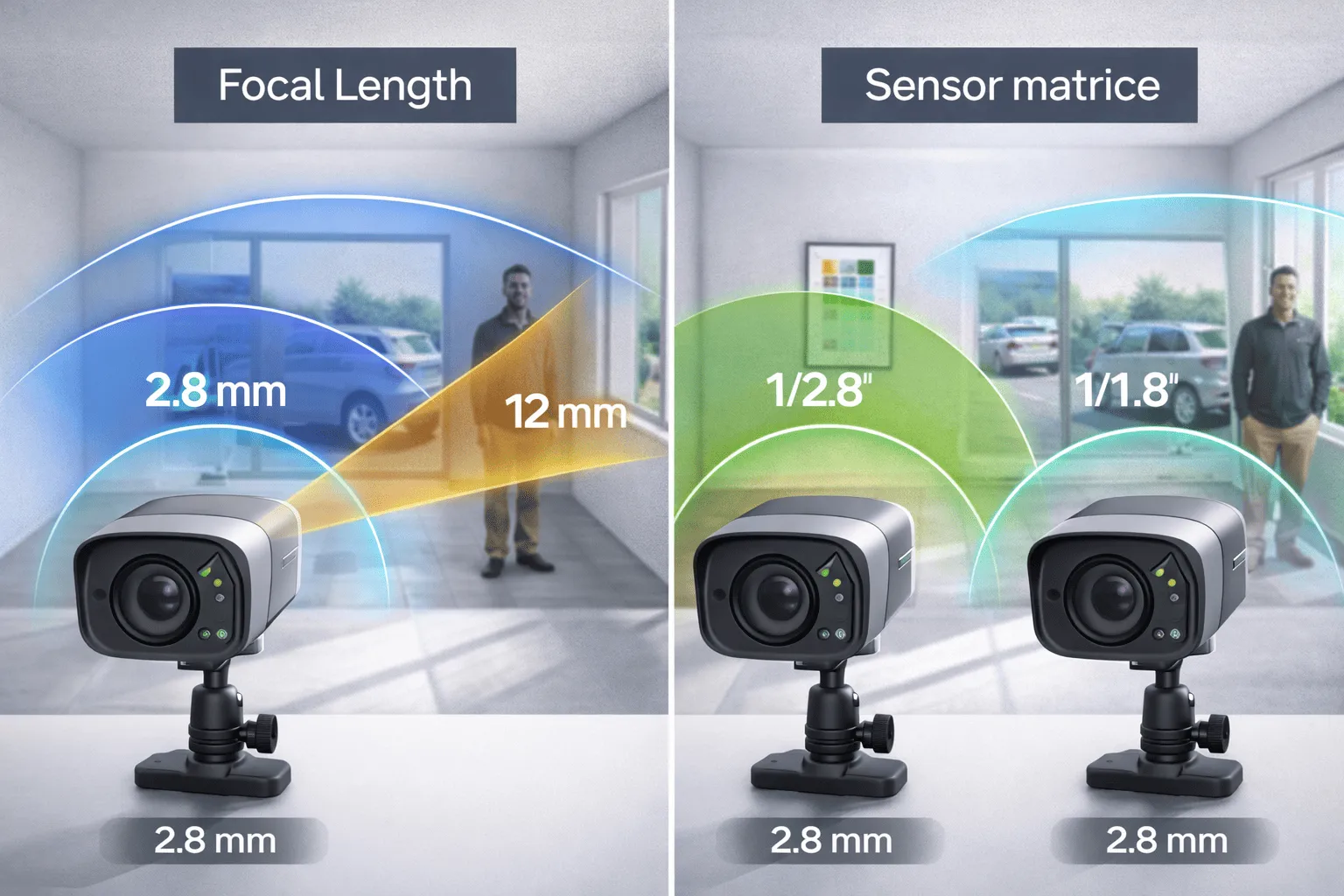

Сравнение: Представьте две камеры с объективом 2,8 мм.
- У первой стоит матрица размером 1/2.8" (стандартная). Угол обзора будет, скажем, 91°.
- У второй стоит более крупная матрица 1/1.8". Такая же линза 2,8 мм теперь проецирует свет на бОльшую площадь, захватывая больше информации по краям. В итоге угол обзора вырастет, например, до 105° или даже 110°, как в некоторых камерах Hikvision ColorVu.
Таким образом, угол обзора — это всегда результат умножения (физики работы линзы и размера сенсора). Сравнивая камеры, всегда смотрите на оба параметра.
Как эти параметры выглядят в реальных моделях?
Теория теорией, но на практике одна и та же цифра фокусного расстояния может давать разный угол. Это отлично видно на примере оборудования, которое мы часто используем в проектах:
- Камера с технологией ColorVu (например, DS-2CD2047G2/G3): Благодаря крупной матрице 1/1.8" и качественной оптике, объектив 2.8 мм обеспечивает очень широкий угол — около 110°. Это позволяет одним устройством перекрывать большую территорию.
- Стандартная IP-камера (с матрицей 1/2.8"): С тем же объективом 2.8 мм угол обзора будет уже — в районе 91-93°. Разница в 15-20° на практике может означать, что часть важной зоны слева или справа останется за кадром.
Поэтому, подбирая камеру, всегда уточняйте в спецификации (datasheet) реальный угол обзора для конкретной модели, а не ориентируйтесь только на фокусное расстояние.
Профессиональный подбор оборудования
Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования для систем безопасности в Беларуси. Наши специалисты помогут правильно рассчитать углы обзора для вашего объекта и подобрать камеры с оптимальным сочетанием фокусного расстояния и размера матрицы. Мы обеспечим проектирование, поставку и полную техническую поддержку, чтобы ваша система видеонаблюдения работала максимально эффективно.
Часто задаваемые вопросы
1. Что такое "фокусное расстояние 2.8-12 мм" и зачем оно нужно?
Это вариофокальный объектив. Его фокусное расстояние можно менять вручную прямо на месте установки. Это удобно: вы можете, не меняя камеру, настроить нужный угол обзора — от широкого (2.8 мм) до более узкого (12 мм) прямо во время монтажа.
2. Какой угол обзора считается нормальным для камеры в квартире?
Для стандартной комнаты (15-20 кв.м.) оптимален широкий угол — от 80° до 110°. Это позволит видеть всю площадь без "слепых" зон. Для длинного коридора лучше подойдет камера с углом 40-60°, чтобы "добить" до дальнего конца.
3. Влияет ли разрешение камеры (Мп) на угол обзора?
Непосредственно — нет. Разрешение отвечает за детализацию картинки. Но косвенная связь есть: чем выше разрешение, тем более "узкоугольный" объектив можно использовать, сохраняя возможность распознать детали (например, номер авто на большом расстоянии).
4. Почему у двух камер с одинаковым объективом (например, 4 мм) разный угол обзора?
Как мы уже выяснили, причина в размере матрицы. Если у одной камеры матрица 1/2.7", а у другой 1/1.8", вторая будет иметь более широкий угол. Всегда проверяйте оба параметра в спецификации.
5. Можно ли увеличить угол обзора уже установленной камеры?
Если у камеры фиксированный объектив (впаянный), то нет — угол изменить нельзя. Только заменить камеру. Если у камеры вариофокальный объектив (как в п.1), можно отрегулировать его вручную. Для изменения угла на PTZ-камерах используется зум, но это не расширение угла, а приближение/удаление картинки.
