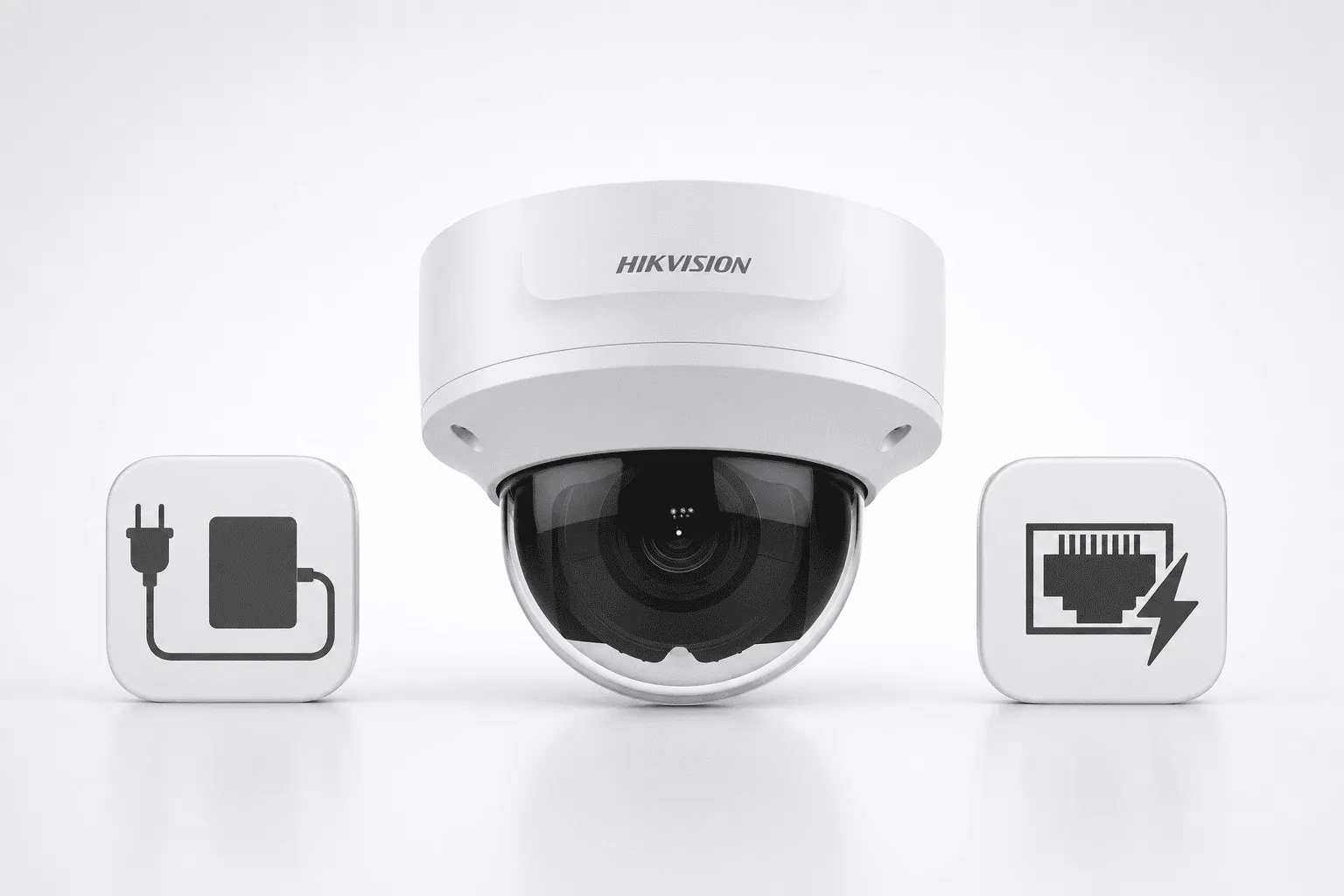

Как запитать камеру видеонаблюдения: 12В или PoE – что выбрать?

Правильное питание камеры видеонаблюдения – один из ключевых моментов при построении системы. От выбора способа подключения зависит сложность монтажа, стоимость расходных материалов и надежность всей системы. Сегодня у вас есть два основных варианта: классическое питание 12В от отдельного блока или современная технология PoE (Power over Ethernet), где питание и данные передаются по одному кабелю «витая пара». Разберем плюсы и минусы каждого подхода.

Питание 12В: дань прошлому или необходимость?

В старых аналоговых системах видеонаблюдения (HD-TVI, AHD, CVI) выбора не было – камеры запитывались по 12В, а видеосигнал передавался по отдельному коаксиальному кабелю. В современных IP-камерах разъем для питания 12В также присутствует, но это скорее «запасной аэродром» для совместимости со старыми системами и ситуаций, когда питание через витую пару невозможно.

Что нужно для подключения камеры по 12В:

1. Точка питания (розетка 220В) рядом с камерой или место для установки блока питания.
2. Блок питания – преобразует 220В переменного тока в 12В постоянного. Блок может быть:
   - На одну камеру (обычно 1-2 А).
   - На несколько камер (на 3А, 5А и выше) – важно рассчитать суммарную мощность всех подключенных камер.
3. Кабель питания (обычно RVV 2×0.5 или 2×0.75) от блока питания до камеры.
4. Кабель «витая пара» (UTP) для передачи данных (если камера не беспроводная).

Недостатки питания 12В:

• Нужно вести два отдельных кабеля (или комбинированный, но это сложнее).
• Требуется установка блока питания и, желательно, отдельного ИБП для резервирования.
• Падение напряжения на больших расстояниях – если кабель длиннее 20-40 метров, напряжение может упасть ниже 11В, и камера будет работать нестабильно.
• Сложнее обеспечивать резервирование (ИБП на несколько камер).

Когда 12В оправдан:

• При модернизации старой аналоговой системы – коаксиальный кабель уже проложен, можно использовать адаптеры.
• Для беспроводных камер (Wi-Fi или 3G/4G) – кабель данных не нужен, а питание все равно требуется.

PoE (Power over Ethernet): современный стандарт

PoE – это технология передачи питания и данных по одному кабелю «витая пара» (категории Cat.5e и выше). Она стала стандартом де-факто для большинства новых систем IP-видеонаблюдения.

Что нужно для подключения камеры по PoE:

1. Кабель «витая пара» – один кабель от камеры до PoE-коммутатора, PoE-инжектора или PoE-порта видеорегистратора.
2. Источник PoE:
   - PoE-коммутатор: Подключается несколько камер – идеально для систем из 4 и более камер.
   - PoE-инжектор: Устройство, которое «врезается» в разрыв кабеля между обычным коммутатором и камерой. Подходит для 1-2 камер.
   - Видеорегистратор с PoE-портами: Многие NVR Hikvision и iFLOW имеют встроенные PoE-порты – это самое удобное решение для систем до 16 камер.

Преимущества PoE:

• Один кабель – вместо двух (питание + данные). Экономия на кабелях и времени монтажа.
• Упрощенная логистика – нет нужды тянуть отдельные линии питания к каждой камере искать розетки.
• Легко обеспечить резервирование – достаточно подключить PoE-коммутатор или регистратор к ИБП, и все камеры будут запитаны от него.
• Централизованное управление питанием – можно удаленно перезагрузить зависшую камеру, просто отключив и включив питание на порту коммутатора.
• Безопасность – на камеру подается напряжение 48В, что безопаснее 12В и 220В. Активные PoE-коммутаторы не подают питание на устройство, если оно не поддерживает PoE.
• Меньше проблем с падением напряжения – при использовании режима Extended можно передавать питание на 250-300 метров (со скоростью 10 Мбит/с).

Единственный минус: требуется наличие PoE-оборудования (коммутатор, инжектор или регистратор с PoE).

Что выбрать: PoE или 12В?

Критерий	Питание 12В	Питание PoE
Количество кабелей	2 (питание + данные) или 1 комбинированный	1 (витая пара)
Сложность монтажа	Выше (нужно прокладывать две линии)	Ниже (один кабель)
Макс. расстояние	До 20-40 м (без падения напряжения)	До 100 м (стандарт), до 250-300 м (режим Extended)
Обеспечение ИБП	Сложно (нужен ИБП для каждого блока питания)	Просто (один ИБП для коммутатора/регистратора)
Удаленное управление питанием	Нет	Да (перезагрузка камеры по команде)
Безопасность	Низкое напряжение 12В	48В, защита от КЗ, нет риска сжечь не-PoE устройство
Типичные сценарии	Модернизация старых систем, беспроводные камеры	Новые системы IP-видеонаблюдения, любые объекты

Рекомендация: Если вы строите новую систему видеонаблюдения с нуля, однозначно выбирайте PoE. Это проще, дешевле (меньше кабелей и работ), надежнее и удобнее в эксплуатации. Питание 12В стоит рассматривать только как вынужденное решение – например, при интеграции одной беспроводной камеры или замене старой аналоговой камеры без возможности проложить новый кабель.

Особый случай: беспроводные камеры (Wi-Fi, 3G, 4G)
Для камер с беспроводной передачей данных (встроенный Wi-Fi или сотовый модем) PoE часто не подходит или не нужен, так как данные идут «по воздуху». В этом случае питание все равно требуется, и оно организуется по 12В – либо от маломощного блока питания (если есть розетка рядом), либо через PoE-сплиттер (отделяет питание от данных), либо от аккумулятора / солнечной панели для полностью автономных решений.

Профессиональный подход к выбору оборудования

Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования Hikvision и iFLOW в Республике Беларусь. Наши специалисты помогут подобрать оптимальный способ питания для ваших камер: рассчитать мощность PoE-коммутатора, подобрать блоки питания или спроектировать систему с резервированием. Обращайтесь за консультацией!

Часто задаваемые вопросы:

1. Можно ли запитать камеру и по PoE, и по 12В одновременно?

Нет, категорически не рекомендуется. Это может вывести камеру из строя. При подключении обоих источников питания возникает конфликт напряжений. Всегда используйте только один из способов. Большинство камер имеют приоритет PoE, но лучше не рисковать.

2. Какой блок питания выбрать, если я все же использую 12В?

Выбирайте блок питания с запасом по току не менее 20-30% от суммарного потребления всех камер. Например, если две камеры потребляют по 6 Вт (0.5А), их суммарный ток 1А. Блок питания нужен на 1.5-2А. Обязательно обратите внимание на герметичность (IP) для уличной установки и наличие защиты от КЗ. Для ответственных объектов используйте ИБП.

3. Можно ли использовать обычный компьютерный блок питания ATX для камер?

Технически – да, если у него есть выход 12В с достаточным током. Но это неудобно (нужно замыкать контакты для запуска, большие размеры). Лучше использовать специализированные блоки питания для видеонаблюдения (обычно в металлическом корпусе с клеммными колодками на несколько камер).

4. Что такое пассивный PoE и можно ли его использовать?

Пассивный PoE – это «кустарный» способ передачи питания без соблюдения стандарта. Он подает напряжение (обычно 12В или 24В) на любые свободные пары кабеля постоянно. Использовать его не рекомендуется, так как можно сжечь камеру или порт коммутатора, если устройство не поддерживает такой способ. Всегда используйте активный PoE (стандарты 802.3 af/at/bt).

5. Как рассчитать длину кабеля для питания 12В без потери напряжения?

Для расчета нужно знать сечение кабеля и потребляемый ток. Примерные значения: для кабеля RVV 2×0.5 при токе 0.5А максимальная длина – около 30-40 м. Для кабеля 2×0.75 – до 50-60 м. Если нужно дальше – увеличивайте сечение (2×1.0) или переходите на PoE. Падение напряжения можно измерить мультиметром на клеммах камеры – должно быть не менее 11В.
