Обжать кабель для камеры видеонаблюдения — задача на 5 минут, если знать порядок цветов. Прямая схема: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Пошаговая инструкция: зачистка, выравнивание, обрезка 12-14 мм, фиксация в RJ-45 и обжим кримпером. Типичные ошибки и почему без тестера лучше не начинать.

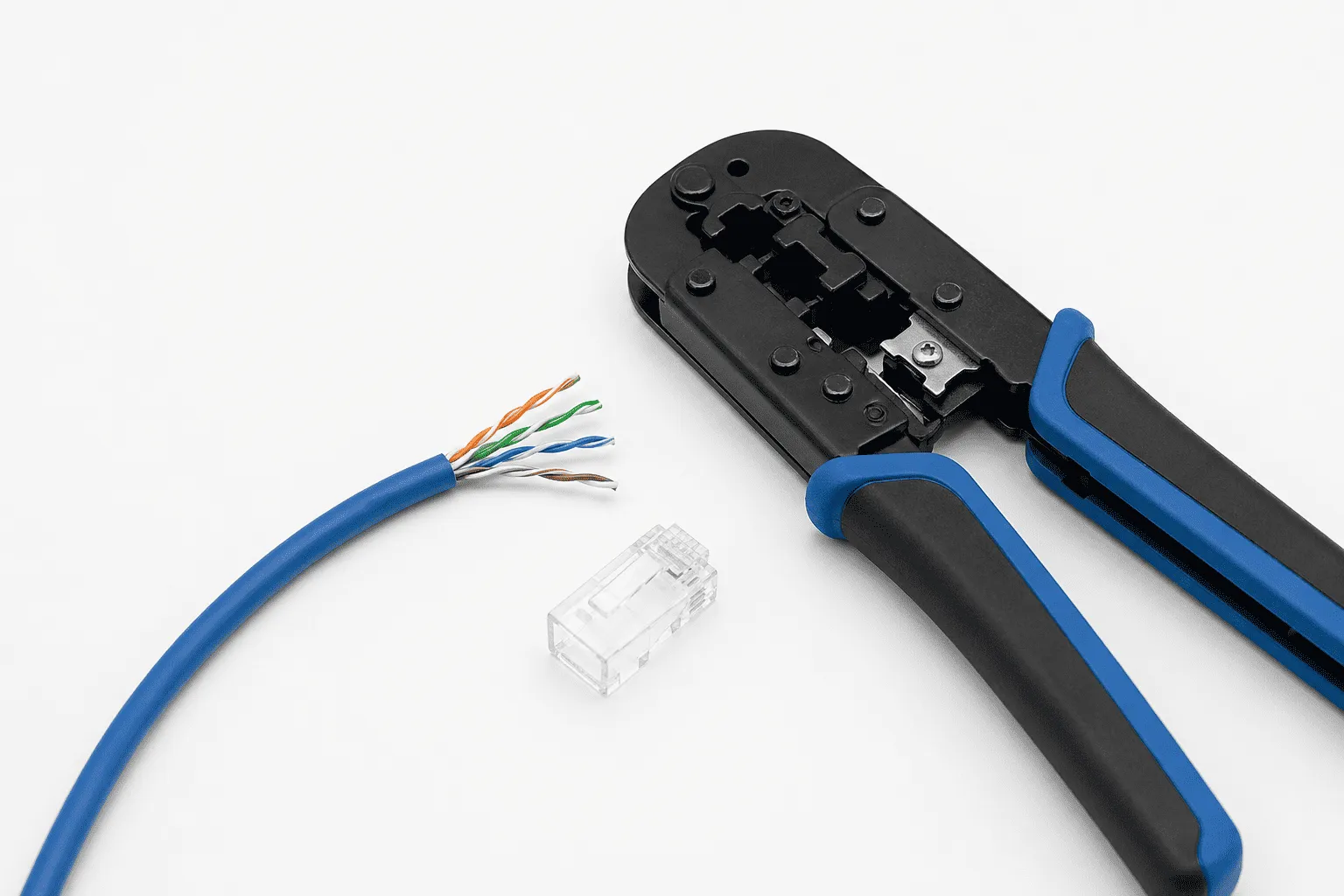

Что потребуется для обжима?
- Кабель «витая пара» (Cat.5e или Cat.6). Для уличных камер лучше использовать экранированный кабель (FTP) с влагозащитой.
- Коннекторы RJ-45. Для уличной прокладки желательно использовать коннекторы с защитой от влаги (в металлическом или пластиковом корпусе с уплотнителем).
- Обжимной инструмент (кримпер). Специальные клещи, которые фиксируют коннектор на кабеле.
- Нож для зачистки изоляции (обычно встроен в кримпер) или канцелярский нож.
- Кабельный тестер (желательно) для проверки правильности обжима.
Схема обжима (порядок цветов)
Для подключения камер видеонаблюдения в 99% случаев используется прямая схема обжима. Это означает, что оба конца кабеля обжимаются одинаково.Порядок жил слева направо (защелкой коннектора вниз, контактами к себе):
- Бело-оранжевый
- Оранжевый
- Бело-зеленый
- Синий
- Бело-синий
- Зеленый
- Бело-коричневый
- Коричневый
Пошаговая инструкция по обжиму
Шаг 1. Подготовка кабеляАккуратно снимите внешнюю изоляцию кабеля на 3-4 см от края. Старайтесь не повредить изоляцию самих жил. Если есть экран (фольга) и дренажный провод (для FTP-кабеля), не отрезайте их — они обеспечат заземление.
Шаг 2. Расправьте и выровняйте жилы
Расплетите витые пары и расправьте жилы. Разложите их в указанном выше порядке (от бело-оранжевого до коричневого). Пальцами придайте им плоскую форму, чтобы они лежали плотно друг к другу.
Шаг 3. Обрежьте жилы до нужной длины
Выровняйте все 8 жил по одной линии и обрежьте их так, чтобы от края внешней изоляции оставалось примерно 12-14 мм (около 1-1.2 см). Линия отреза должна быть ровной, перпендикулярной жилам.
Шаг 4. Вставьте жилы в коннектор RJ-45
Возьмите коннектор RJ-45 защелкой вниз, контактами (золотыми полосками) к себе. Аккуратно вставьте подготовленный кабель в коннектор, проталкивая каждую жилу в свой паз.
- Проверка: Убедитесь, что все 8 жил дошли до конца — их медные срезы должны упираться в переднюю стенку коннектора.
- Важно: Внешняя изоляция (оболочка) кабеля должна заходить внутрь коннектора и фиксироваться защелкой. Если она не доходит, обжим будет ненадежным.
Вставьте коннектор с кабелем в гнездо кримпера (обжимного инструмента), соответствующее типу коннектора (обычно 8P8C). Плавно, но с усилием сожмите ручки клещей до упора. Должен раздаться характерный щелчок.
Шаг 6. Визуальный контроль (опционально)
После обжима посмотрите на торец коннектора. Медные срезы жил должны быть видны на передней стенке — это гарантирует хороший контакт.
Шаг 7. Повторите для второго конца
Обрежьте кабель с другой стороны и выполните те же самые шаги. Важно: используйте ту же схему (прямую) для второго конца.
Шаг 8. Проверка (рекомендуется)
Подключите кабель к тестеру. Если все 8 индикаторов загорелись последовательно (от 1 до 8) — обжим выполнен правильно. Если некоторые индикаторы не горят или горят не в том порядке — обрежьте коннектор и повторите попытку.
Типичные ошибки и как их избежать
| Ошибка | Последствия | Решение |
| Повреждена изоляция жил при зачистке | Короткое замыкание, нет сигнала | Зачищайте аккуратно или используйте другой участок кабеля |
| Жилы вставлены не до конца | Нет контакта | Обрезайте жилы ровно, проверяйте глубину |
| Внешняя изоляция не зашла в коннектор | Коннектор может выскочить, жилы будут перетираться | Зачищайте кабель на 3-4 см, подталкивайте изоляцию внутрь |
| Неправильный порядок цветов | Кабель не работает, даже если обжат отлично | Перепроверьте схему перед обжимом |
| Использование некачественного коннектора | Плохой контакт, окисление | Используйте коннекторы проверенных брендов |
Советы для уличных камер
- Используйте FTP-кабель (с общим экраном из фольги) и экранированные коннекторы RJ-45.
- Место соединения кабеля с камерой защищайте водонепроницаемой кабельной втулкой (входит в комплект уличных камер).
- Если обжимаете экранированный кабель, убедитесь, что экран контактирует с металлическим корпусом коннектора (для заземления).
Профессиональная поддержка и качественное оборудование
Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования для систем безопасности в Республике Беларусь. Мы предлагаем всё необходимое для профессионального монтажа: качественные кабели, коннекторы RJ-45, обжимные инструменты (кримперы) и тестеры. Наши специалисты всегда готовы проконсультировать по правильному обжиму кабеля и выбору материалов. Если вы сомневаетесь в своих силах — порекомендуем проверенных подрядчиков. Обращайтесь за консультацией и качественным оборудованием!Часто задаваемые вопросы:
1. Какой кабель лучше использовать для камер видеонаблюдения — Cat.5e или Cat.6?
Для большинства IP-камер (до 8 Мп) достаточно Cat.5e. Если у вас камеры 4K (8 Мп и выше) или вы планируете строить гигабитную сеть, лучше использовать Cat.6 — он обеспечивает большую полосу пропускания и лучше подавляет перекрестные помехи.2. Можно ли обжать кабель без специального инструмента (кримпера)?
Технически можно попробовать плоской отверткой, но это крайне ненадежно. Контакт будет плохим, а защелка коннектора может не зафиксироваться. Крайне рекомендуется использовать кримпер — это недорогой инструмент, который окупается после первых же успешных обжимов.3. Почему кабель работает на 100 Мбит, но не работает на 1 Гбит?
Вероятно, плохо обжата одна из жил (обычно 4-я или 5-я — синяя и бело-синяя). Для 100 Мбит достаточно 4 жил (1,2,3,6), для гигабита необходимы все 8 жил. Проверьте обжим тестером или переобожмите коннектор.4. Какой максимальной длины может быть кабель между камерой и коммутатором?
Стандарт Ethernet гарантирует работу на расстоянии до 100 метров. При использовании качественного кабеля и отсутствии помех иногда удается достичь 120-150 м. Для больших расстояний используйте режим Extended на PoE-коммутаторе (до 250-300 м, скорость 10 Мбит/с) или оптоволокно.5. Что делать, если кабель обжат правильно, но камера не определяется?
Проверьте тестером прохождение сигнала. Если тестер показывает OK, но камера не работает:- Проверьте, включен ли PoE на порту коммутатора/регистратора.
- Убедитесь, что камера активирована (задан пароль).
- Проверьте IP-адрес камеры — он должен быть в одной подсети с вашим компьютером/регистратором.
- Попробуйте подключить камеру другим коротким патч-кордом — возможно, проблема в коннекторе с другой стороны.
