Как подключить камеру видеонаблюдения: пошаговое руководство для начинающих

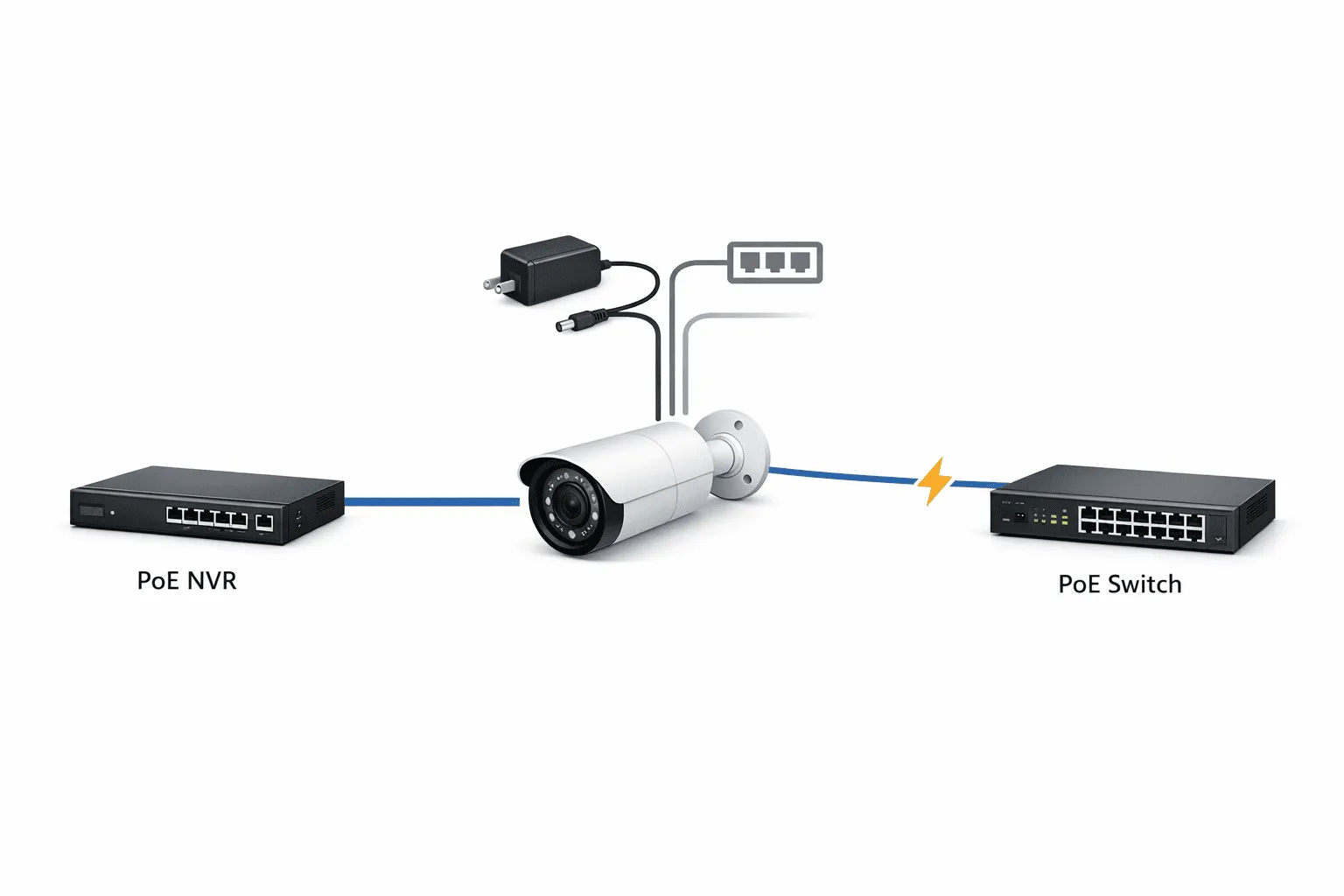

Подключение камеры видеонаблюдения — задача, с которой может столкнуться любой владелец дома, квартиры или небольшого офиса. На первый взгляд это кажется сложным: провода, настройки, сетевое оборудование. На самом деле существует несколько простых и понятных способов, как подключить камеру видеонаблюдения, которые под силу даже новичку. Главное — понять логику: камере нужно питание, чтобы работать, и канал связи, чтобы передавать видео. В зависимости от того, как вы решите эти две задачи, выбирается и способ подключения. Разберем три основных варианта от самого простого до чуть более сложного.Способ 1. Подключение напрямую к PoE-видеорегистратору (самый простой)
Этот способ можно смело называть "из коробки". Он идеален, если вы покупаете камеру и регистратор одновременно и планируете построить локальную систему без доступа в интернет (или с доступом через регистратор).Что вам понадобится:
- Видеорегистратор (NVR) со встроенными PoE-портами.
- Камера видеонаблюдения, поддерживающая PoE (все современные IP-камеры).
- Кабель "витая пара" (UTP) с обжатыми коннекторами RJ45.
- Убедитесь, что регистратор выключен или отсоединен от сети.
- Соедините камеру и регистратор кабелем "витая пара", воткнув коннекторы в соответствующие гнезда.
- Включите регистратор.
- Подождите 30-60 секунд. Современные регистраторы автоматически обнаруживают подключенные камеры, подают на них питание по технологии PoE (Power over Ethernet) и активируют их. Изображение с камеры появится на экране монитора, подключенного к регистратору. Вы не произвели абсолютно никаких дополнительных действий — камера просто заработала.
Способ 2. Подключение через внешний блок питания (гибкий вариант)
Этот способ пригодится, если у вас уже есть старый регистратор без PoE, или если вы хотите подключить камеру напрямую к компьютеру для тестирования, или если камера установлена далеко и не поддерживает PoE.Что вам понадобится:
- Камера видеонаблюдения.
- Блок питания 12V постоянного тока (обычно идет в комплекте или покупается отдельно).
- Коммутатор (свитч) или возможность подключить камеру напрямую к компьютеру.
- Кабель "витая пара".
- Подаем питание. Подключаем камеру к блоку питания 12V.
- Подаем сеть. Соединяем камеру с коммутатором или напрямую с сетевой картой компьютера с помощью патч-корда (кабеля "витая пара").
- Если камера подключается к коммутатору, а коммутатор — к роутеру, то она окажется в одной локальной сети с вашим компьютером. Для просмотра изображения вам потребуется найти IP-адрес камеры (обычно это делается с помощью специальной утилиты от производителя, например, SADP для Hikvision) и зайти в нее через веб-браузер.
Способ 3. Подключение через PoE-коммутатор или PoE-инжектор (профессиональный подход)
Это золотая середина между первыми двумя способами. Вы используете преимущества питания по сетевому кабелю, но не привязаны к конкретному регистратору. Камеры работают как полноценные сетевые устройства и могут записывать видео на NAS, компьютер с ПО или в облако.Что вам понадобится:
- Камера видеонаблюдения с поддержкой PoE.
- PoE-коммутатор или PoE-инжектор.
- Роутер (для доступа в интернет и объединения устройств в сеть).
- Кабели "витая пара".
- Вариант А (с PoE-коммутатором). Это самый удобный способ для системы из нескольких камер. Вы просто подключаете все камеры и ваш роутер (или компьютер) к PoE-коммутатору. Коммутатор сам подаст питание на камеры и обеспечит их связь с сетью.
- Вариант Б (с PoE-инжектором). PoE-инжекторы бывают разные, но суть одна: это переходник, который врезается в разрыв сетевого кабеля и подает питание. Один порт инжектора подключается к роутеру/коммутатору (сюда приходит только сеть), другой порт — к камере (сюда приходит сеть + питание). Инжектор сам включается в розетку. Этот вариант хорош для подключения одной-двух удаленных камер.
Что важно помнить при любом способе подключения?
- Качество кабеля. Для передачи сигнала на расстояние более 40-50 метров используйте качественную медную "витую пару" категории не ниже 5e. Дешевые кабели (CCS) не обеспечивают стабильной работы, особенно с питанием PoE.
- Поиск камеры в сети. Если камера не появилась автоматически, скорее всего, ей нужно назначить IP-адрес. Используйте утилиту поиска от производителя камеры (SADP для Hikvision и т.д.).
- Безопасность. После подключения и проверки работы обязательно смените стандартный пароль камеры на свой сложный пароль, чтобы злоумышленники не получили доступ к вашему видео.
