Дымовой пожарный извещатель ИП 212-5МУ: устройство, установка и обслуживание. Разбираем режимы работы (дежурный, «Пожар», «Неисправность»), настройку тока перемычками по таблице (от 5 до 23 мА), подключение через розетку. Как проверить работоспособность кнопкой (не более 5 секунд) и почему продувка оптического узла нужна раз в 6–12 месяцев в зависимости от защитной сетки. Что делать при ложных срабатываниях.
Устройство и работа извещателя
Конструкция:Извещатель состоит из блока извещателя и розетки. Розетка выполняет роль кронштейна при креплении извещателя к строительным конструкциям.
Блок извещателя представляет собой единую конструкцию, состоящую из крышки и основания, с расположенными внутри печатной платой и оптическим узлом. На лицевой поверхности извещателя расположена кнопка для проверки работоспособности, внутри которой находится индикатор срабатывания красного цвета.
На основании извещателя имеется отверстие для установки перемычек, регулирующих ток потребления извещателя в режиме «Пожар» согласно таблице 2.
Режимы работы:
- «Дежурный режим»: Происходит одиночное или двойное мигание оптического красного индикатора не реже одного раза в минуту.
- «Пожар»: Оптический индикатор включен постоянно.
- «Неисправность»: Красный оптический индикатор мигает постоянно. В этот режим извещатель переходит при отсутствии сигнала оптического узла и превышении уровня фоновой засветки.
Переход в двойное мигание в дежурном режиме происходит сразу после выхода из режима «Пожар». Если режим «Пожар» был вызван с помощью кнопки, переход в двойное мигание не происходит.
Выйти из двойного мигания можно одним из способов:
- В течение времени не более 2 минут дважды отключить питание на время не менее 3 секунд каждый раз.
- Вызвать срабатывание извещателя с помощью кнопки.
Принцип действия:
Принцип действия извещателя основан на периодическом контроле оптической плотности окружающей среды и сравнении ее со значением чувствительности. Наличие дыма в оптическом узле определяется по увеличению рассеиваемой (переотраженной, преломленной) мощности светового потока излучателя (инфракрасного светодиода), которая контролируется приемником (фотодиодом).
При задымленности окружающего воздуха до значения оптической плотности, превышающей значение чувствительности, включается оптический индикатор и формируется выходной сигнал (увеличение тока потребления).
Контроль работоспособности: Осуществляется нажатием на кнопку на время не более 5 с.
Порядок установки и подготовка к работе

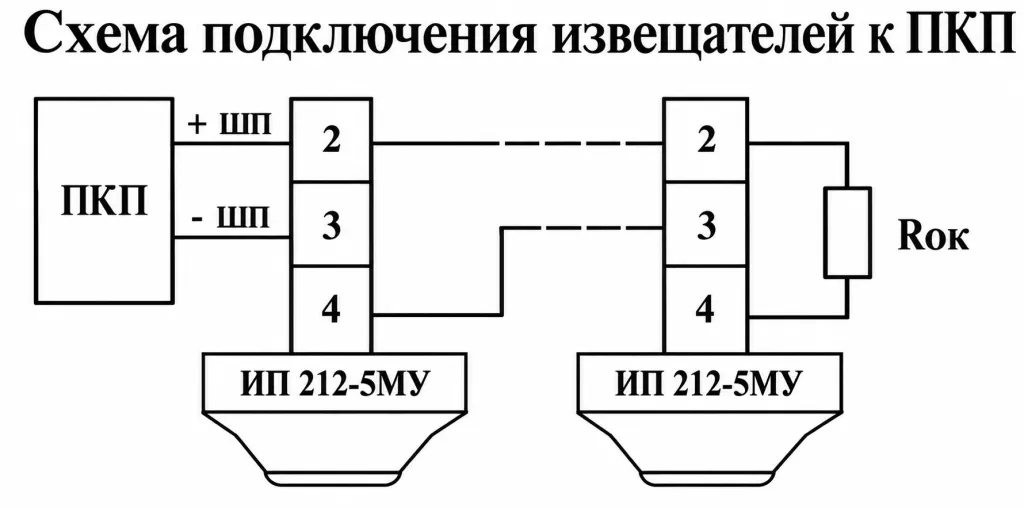

Схема подключения:Схема подключения извещателей к ПКП показана на рисунке 1. Извещатели подключаются параллельно, в конце шлейфа устанавливается оконечное сопротивление Rок, величина которого определяется типом ПКП.
Шаги установки:
- Настройка тока извещателя: Установите ток извещателя для режимов «Пожар» или «Внимание» (Iпв) по методикам, указанным в эксплуатационной документации на ПКП.
1.1 Выберите ближайшее значение Iпв в сторону увеличения изъятием необходимых перемычек.
1.2 Наличие перемычки соответствует 1, отсутствие — 0.

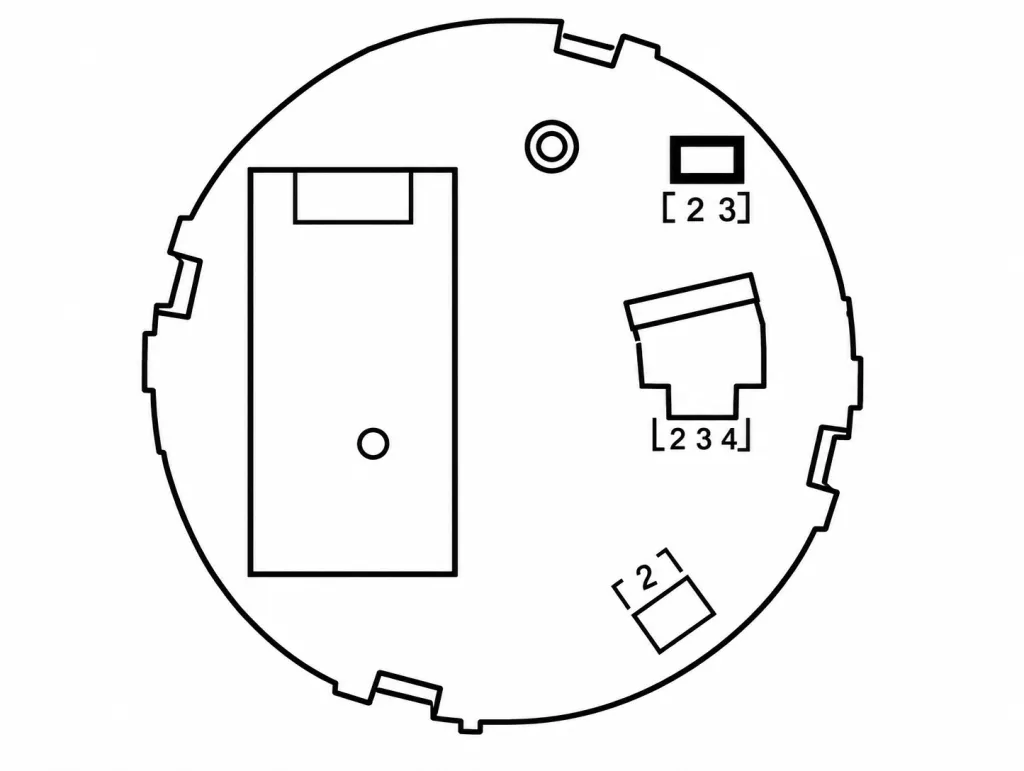

1.3 Расположение и нумерация перемычек показаны на рисунке 2.
Таблица 2. Настройка тока извещателя
Пример: Приемно-контрольный прибор ППКОП-А6. Значение дополнительного сопротивления Rдоп = 560 Ом, напряжение питания в шлейфе Uшлейфа = 12 В. Вычисляя по формуле, получаем значение тока извещателя Iпв = 10 мА. Из таблицы 2 устанавливаем нужное ближайшее значение тока в сторону увеличения — 11 мА. Для этого удаляем перемычки 1, 2. Извещатель готов к работе.Расположение перемычек (1, 2, 3) Значение тока Iпв, мА 111 23 011 20 110 17 101 14 001 11 100 8 000 5 - Подключение: Подключите извещатель к линии с помощью розетки. Закрепите розетку в месте установки извещателя. Назначение контактов извещателя в соответствии с таблицей 3.
Таблица 3. Назначение контактов
Контакт Цепь 2 + U пит. 3 Общий 4 Общий
- Монтаж: Для подключения извещателя необходимо:
3.1 Совместить прорезь на боковой поверхности крышки извещателя с маленькой меткой на боковой поверхности розетки.
3.2 Вставить извещатель в розетку.
3.3. Повернуть по часовой стрелке до совмещения прорези на боковой поверхности крышки извещателя с большой меткой на боковой поверхности розетки. - Проверка после монтажа: После окончания монтажа всей системы:
4.1 Установить дежурный режим работы системы с помощью пульта.
4.2 Извлечь извещатель из розетки.
4.3 Убедиться в приеме сигнала «Неисправность» пультом.
4.4 Вставить извещатель в розетку.
4.5 Установить дежурный режим работы.
4.6 Проверить работоспособность извещателя путем нажатия на кнопку.
4.7 Убедиться в срабатывании извещателя по включению оптического индикатора.
4.8 Установить дежурный режим работы.

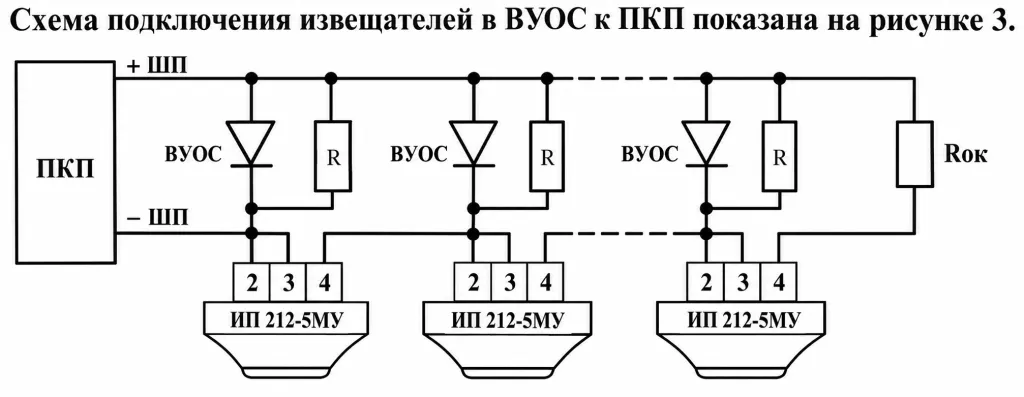

ВУОС — выносное устройство оптической сигнализации, используется при необходимости дублирования включения оптического индикатора извещателя.
R — резистор номиналом 1 кОм, устанавливается для устранения мерцания светодиода ВУОС в дежурном режиме.
Техническое обслуживание
Регламентные работы:- Продувка оптического узла: Продувайте оптический узел извещателя воздухом в течение 1 минуты со всех сторон, используя для этой цели пылесос либо компрессор:
- Для извещателя без металлической защитной сетки на оптическом узле — не реже одного раза в 6 месяцев.
- При наличии металлической защитной сетки на оптическом узле извещателя — не реже одного раза в 12 месяцев. После чего проверить работу извещателя. - Внеплановая очистка: При срабатывании извещателя в отсутствие дыма необходимо провести внеплановую очистку согласно п.5.1. Если после этого он продолжает выдавать сигналы, то извещатель подлежит ремонту.
- Защита при строительных работах: При проведении строительных работ, связанных с образованием большого количества пыли, извещатель необходимо защищать от попадания пыли в оптическую систему (закрыть извещатель защитным колпаком).
Профессиональная поддержка и качественное оборудование
Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования для систем безопасности в Республике Беларусь. Мы предлагаем широкий ассортимент пожарных извещателей, включая модель ИП 212-5МУ, а также все необходимые материалы для их монтажа и обслуживания. Наши специалисты помогут подобрать оборудование под ваши задачи и проконсультируют по вопросам установки и эксплуатации. Обращайтесь!Часто задаваемые вопросы:
1. Как часто нужно продувать оптический узел извещателя ИП 212-5МУ?
Продувку необходимо проводить:- Не реже одного раза в 6 месяцев — для извещателей без металлической защитной сетки.
- Не реже одного раза в 12 месяцев — при наличии металлической защитной сетки.
2. Как проверяется работоспособность извещателя?
Работоспособность проверяется нажатием на кнопку на лицевой поверхности извещателя на время не более 5 секунд. При этом должен включиться оптический индикатор.3. Что делать, если извещатель срабатывает без дыма?
Необходимо провести внеплановую очистку (продувку оптического узла). Если после этого извещатель продолжает выдавать сигналы, он подлежит ремонту.4. Какое напряжение питания у извещателя ИП 212-5МУ?
Напряжение питания — от 9 до 24 В по двухпроводному шлейфу сигнализации.5. Как настроить ток извещателя для режима «Пожар»?
Ток настраивается с помощью перемычек в соответствии с таблицей 2. Необходимо выбрать ближайшее значение Iпв в сторону увеличения, изъяв нужные перемычки.
