Что такое WDR в камерах видеонаблюдения и как он работает

Одна из самых частых проблем при установке камер видеонаблюдения — съемка в условиях сложного освещения. Камера направлена на входную группу, а за спиной у человека яркое солнце, или в кадре одновременно присутствуют глубокие тени и ярко освещенные участки. В результате лицо посетителя оказывается темным пятном, а фон — пересвеченным. Для решения этой проблемы существует функция WDR (Wide Dynamic Range) — широкий динамический диапазон. Разберем, как она работает и почему это must-have для многих сценариев видеонаблюдения.

Что такое WDR и для чего он нужен?

WDR (Широкий динамический диапазон) — это технология, которая позволяет камере одновременно видеть детали как в самых темных, так и в самых светлых участках кадра.

Проблема: Матрица камеры имеет ограниченный динамический диапазон — она не может одинаково хорошо воспринимать очень яркие и очень темные участки одновременно. Если в кадре есть сильный перепад освещенности (например, человек стоит на фоне яркого окна или солнца), камера «выбирает»: либо она делает изображение темным, чтобы не пересветить фон (но лицо становится неразличимым), либо осветляет лицо, но фон превращается в белое пятно.
Решение: WDR решает эту проблему. Камера делает два (или более) снимка с разной экспозицией:

• Короткая выдержка: Для ярких участков сцены (чтобы не пересветить их).
• Длинная выдержка: Для темных участков (чтобы увидеть детали в тенях). Затем камера «склеивает» эти два изображения в одно, беря лучшие детали из каждого. В результате вы получаете четкое изображение, где видны и лицо человека, и объекты за ним, без пересветов и черных провалов.

Как работает WDR: пример

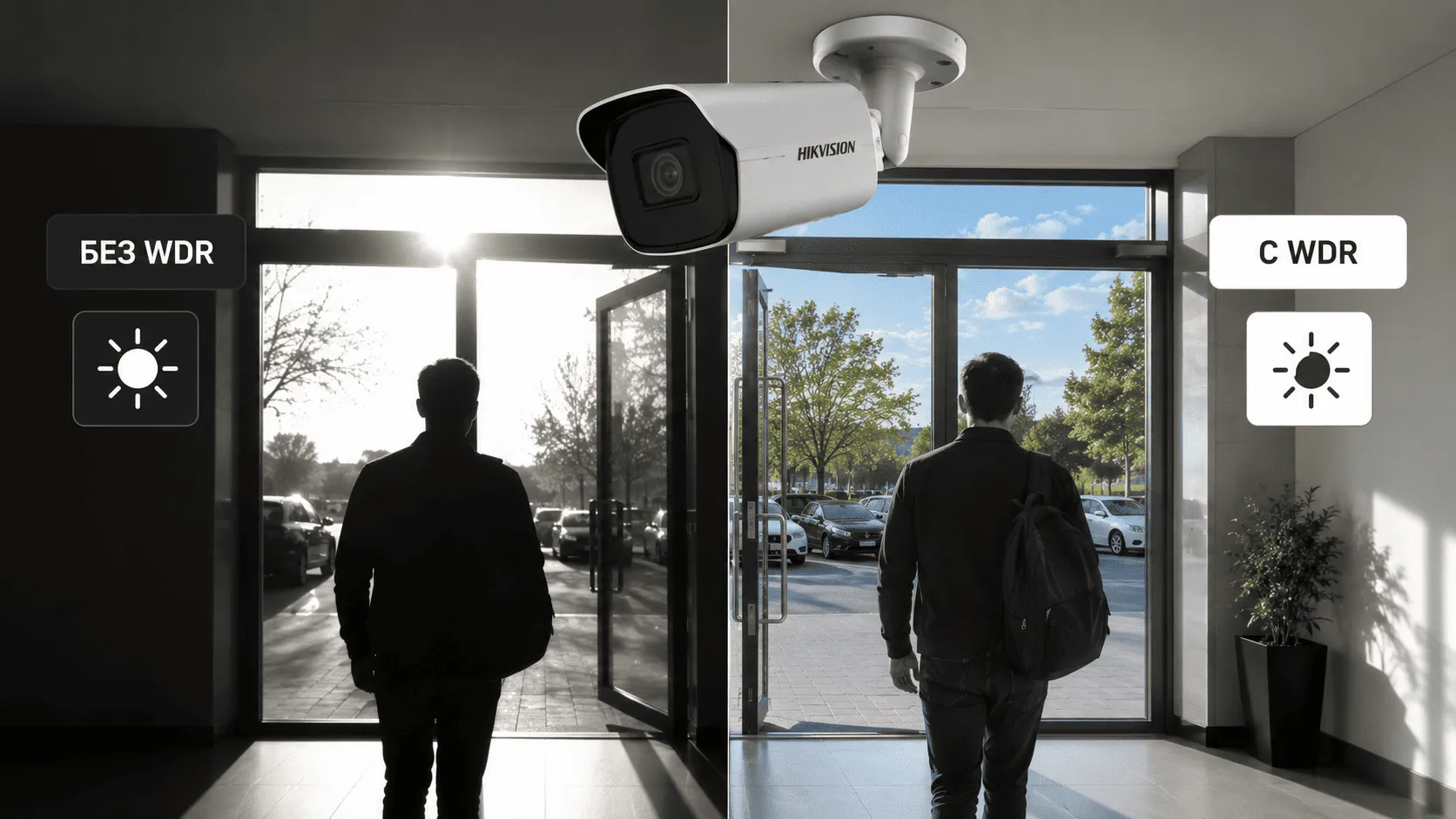

Представьте, что вы фотографируете человека на фоне яркого окна. Без WDR камера «усреднит» экспозицию, и вы получите либо силуэт человека (если фокус на окне), либо белое пятно вместо окна (если фокус на человеке).

С WDR камера делает:

1. Один снимок с короткой выдержкой — окно получается четким, но человек темный.
2. Второй снимок с длинной выдержкой — человек четкий, но окно пересвечено.
3. Специальный алгоритм (на аппаратном или программном уровне) объединяет эти два снимка. В итоге на финальном изображении и человек, и окно видны хорошо.

Где включается WDR и какие значения бывают?

Функция WDR включается в настройках камеры, обычно в разделе «Настройки изображения» → «Экспозиция» или «Дополнительные параметры» . В зависимости от модели, режимов может быть несколько:

• Выключено (Off): WDR не работает. Камера использует стандартную экспозицию.
• Включено (On): WDR активен. В некоторых моделях можно регулировать интенсивность (силу) WDR.
• Авто (Auto): Камера сама определяет, когда нужно включать WDR в зависимости от освещенности.

Характеристики WDR: Значение WDR измеряется в децибелах (дБ). Чем выше значение, тем шире динамический диапазон камеры. Обычные значения:

• 120 дБ: Стандартный уровень для большинства современных камер (Hikvision, iFLOW). Этого достаточно для 95% задач.
• 130-150 дБ: Более продвинутый уровень, встречается в топовых моделях. Обеспечивает еще лучшее отображение деталей в сценах с экстремальным перепадом освещенности.

Когда WDR действительно нужен?

WDR становится критически важным в следующих сценариях:

1. Съемка входа в здание. Камера установлена внутри помещения и смотрит на входную дверь или окно. Снаружи яркий солнечный свет, внутри — темно. Без WDR лицо входящего человека будет неразличимо.
2. Съемка улицы с камерой, установленной в тени. Например, камера висит под козырьком и смотрит на ярко освещенную солнцем парковку.
3. Съемка ночью при наличии внешнего освещения. Фонари или фары автомобилей создают яркие пятна, а остальная сцена остается темной.
4. Съемка на складах или в цехах с большими окнами и перепадами естественного и искусственного света.

Ограничения и альтернативы

• WDR не работает в режиме «день/ночь» с ИК-подсветкой. При включенной ИК-подсветке камера переходит в монохромный режим, и WDR может быть недоступен или его работа ограничена.
• Для очень сложных сцен (например, прямой солнечный свет в объектив) WDR может не справиться полностью. В таких случаях помогают специальные аппаратные решения (оптические фильтры) или использование HDR-камер с более широким динамическим диапазоном.
• Альтернативой WDR является HLC (High Light Compensation) — функция, которая подавляет яркие источники света (фары, фонари), но не улучшает видимость теней. HLC часто используется в системах распознавания номеров.

Профессиональный подход к выбору оборудования

Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования Hikvision и iFLOW в Республике Беларусь. Наши специалисты помогут подобрать камеры с оптимальным значением WDR для ваших условий освещения, а также проконсультируют по правильной настройке этой функции. Обращайтесь за консультацией!

Часто задаваемые вопросы:

1. Чем отличается WDR от BLC?

BLC (Back Light Compensation) — это компенсация задней засветки. Она просто увеличивает яркость всего изображения, чтобы осветлить темные объекты на переднем плане. Это часто приводит к пересвету фона. WDR — более сложная технология, которая обрабатывает разные зоны кадра по-отдельности, делая четкими и темные, и светлые участки одновременно. WDR всегда лучше BLC.

2. Можно ли использовать WDR и ИК-подсветку одновременно?

Как правило, нет. В большинстве камер при активации ИК-подсветки (ночной режим) WDR автоматически отключается, так как алгоритмы WDR и ИК-подсветки конфликтуют. Некоторые современные модели позволяют использовать WDR в режиме «день/ночь» с цветным изображением при слабом освещении (ColorVu), но это исключение.

3. Влияет ли включение WDR на производительность камеры?

Включение WDR требует дополнительной вычислительной мощности от процессора камеры и может незначительно увеличить нагрузку на сеть (из-за увеличения обрабатываемого потока данных). На современных камерах это влияние незаметно. Однако WDR может незначительно увеличить задержку видеопотока (до 100-200 мс), что некритично для большинства систем видеонаблюдения.

4. Как понять, что WDR настроен неправильно?

Если при включенном WDR изображение выглядит неестественно «плоским», с серым оттенком, или, наоборот, слишком контрастным — возможно, уровень WDR выставлен слишком высоко. Попробуйте уменьшить интенсивность WDR в настройках или переключить режим на «Авто».

5. Всегда ли нужно включать WDR?

Нет. Если у вас статичная сцена с равномерным освещением (например, коридор без окон или склад с одинаковым уровнем света), WDR не нужен и даже может ухудшить качество картинки (добавить шумы). Включайте WDR только при наличии сильных перепадов освещенности в кадре.
