Часто задаваемые вопросы об аудио в камерах Hikvision

Многие современные IP-камеры Hikvision и iFLOW оснащены функцией аудиозаписи. Это позволяет не только видеть, но и слышать происходящее на объекте, что особенно важно для охраны периметра, контроля входа/выхода или наблюдения за детскими площадками. Однако при подключении внешних микрофонов и настройке звука часто возникают вопросы. В этой статье мы разобрали самые популярные из них.

Как подключить аудиоинтерфейс с клеммной колодкой?

Многие профессиональные камеры Hikvision имеют аудиоинтерфейс в виде клеммной колодки (4 контакта). Правильное подключение — залог качественного звука.
Определение контактов: На колодке снизу вверх расположены следующие контакты:

1. AUDIO IN (IN) — вход аудиосигнала (подключается к сигнальному проводу микрофона).
2. G (GND) — заземление для аудиовхода.
3. AUDIO OUT (OUT) — выход аудиосигнала (для динамика, если поддерживается).
4. G (GND) — заземление для аудиовыхода.

Два контакта заземления можно объединить и подключить к одному общему «минусу».

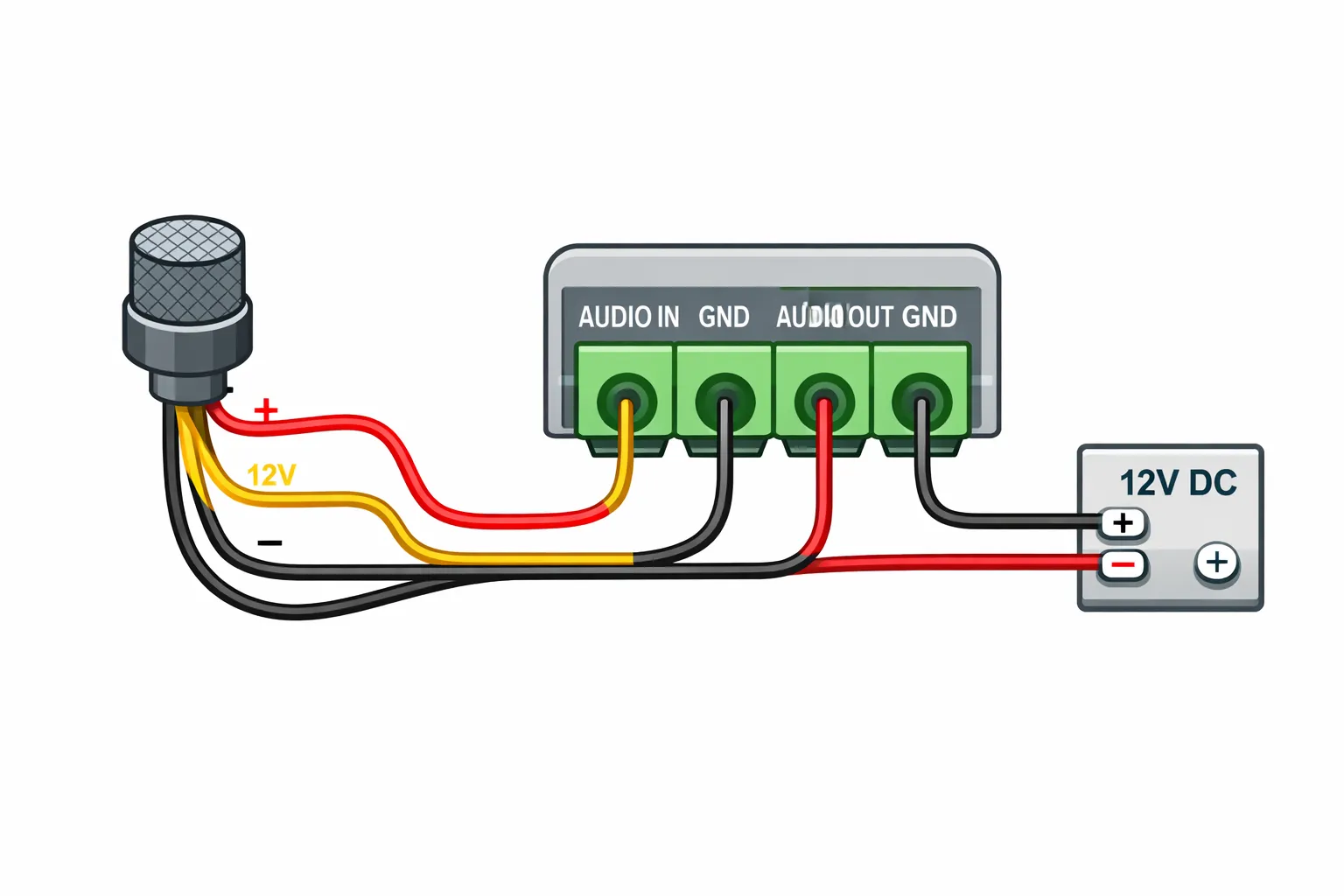

Схема подключения активного микрофона (требует питания 12В):
Большинство внешних микрофонов имеют 3 провода:

• Сигнальный провод — подключается к AUDIO IN камеры.
• Отрицательный провод питания (GND) — подключается к GND (любому контакту заземления) и к отрицательному полюсу блока питания 12В.
• Положительный провод питания (+12В) — подключается к положительному полюсу блока питания 12В (отдельный блок или общий с камерой).

Важно: Если вы используете пассивный микрофон (без встроенного усилителя), в настройках камеры нужно выбрать тип входа MicIn (микрофонный вход). Для активных микрофонов — LineIn (линейный вход).

Как подключить аудиоинтерфейс с разъемом 3.5 мм?

Некоторые камеры (часто в корпусе «шар» или мини-купольные) имеют стандартный круглый разъем 3.5 мм (как у наушников). Для подключения потребуется специальный аудиоадаптер (3.5 мм на двухжильный кабель) или кабель.
Проводка:

1. Вставьте 3.5 мм штекер в разъем камеры.
2. На стороне кабеля (обычно это два провода: сигнальный и заземления): Сигнальный провод — подключается к сигнальному проводу микрофона. Заземляющий провод — подключается к отрицательному проводу микрофона и к отрицательному полюсу блока питания.
3. Питание микрофона (+12В) подключается к отдельному блоку питания.

Как подключить самодельный аудиоинтерфейс (сделать разъем 3.5 мм самостоятельно)?

Если у вас есть камера с разъемом 3.5 мм, но нет готового переходника, его можно сделать самостоятельно.

Что нужно знать о разъеме 3.5 мм (TRS):
Стандартный 3.5 мм разъем для видеонаблюдения обычно имеет три контакта, разделенных двумя изоляционными кольцами:

• Наконечник (Tip) — левый канал (L).
• Среднее кольцо (Ring) — правый канал (R).
• Основание (Sleeve) — земля (GND).

Для монофонического звука (один микрофон):
Подключите сигнальный провод микрофона к левому или правому каналу (Tip или Ring), а отрицательный провод — к контакту заземления (Sleeve). Питание микрофона подается отдельно. После пайки обязательно заизолируйте соединения (термоусадочная трубка или изолента).

Для стереозвука (два микрофона):
Подключите два микрофона: первый — к левому каналу, второй — к правому. При просмотре и записи звук с обоих каналов будет смешиваться. Для раздельного вывода потребуется специальное ПО.

В режиме просмотра в реальном времени нет звука или он слишком тихий

Если вы не слышите звук при просмотре с камеры, выполните несколько шагов:

Шаг 1. Проверьте запись. Воспроизведите записанный файл. Если в записи звук есть — проблема в настройках просмотра (выключена громкость в плеере или на компьютере). Если звука нет в записи — проблема в настройках камеры или подключении.

Шаг 2. Проверьте настройки камеры:

• Зайдите в веб-интерфейс камеры: Настройки → Видео/Аудио → Видео. Убедитесь, что Тип видео установлен как Видео и аудио.
• Там же перейдите в раздел Аудио. Проверьте, что Входной объем (Input Volume) не равен 0.

Шаг 3. Проверьте подключение: Убедитесь, что сигнальный провод микрофона подключен к AUDIO IN, а земля микрофона и земля питания соединены с GND камеры.

Устройство подключено к микрофону, но при воспроизведении записи звука нет

Если настройки камеры верны, но звук не пишется, проверьте три вещи:

1. Тип аудиовхода: В настройках камеры выберите правильный тип: LineIn — для внешних активных микрофонов (с собственным усилителем, требуют питания 12В). MicIn — для пассивных микрофонов (без усилителя) или встроенного микрофона камеры.
2. Качество пайки и соединений: Плохой контакт — частая причина отсутствия звука. Проверьте все соединения.
3. Питание микрофона: Убедитесь, что на микрофон подается питание 12В. Подключите наушники к выходу микрофона (если есть) — должен быть слышен звук.

Качество записи с микрофона низкое, с высоким уровнем шума или шипением

Плохое качество звука — одна из самых частых проблем. Вот основные причины и их решения:

• Несоответствие типа входа и микрофона: Если вы подключили активный микрофон, а в настройках выбрали MicIn — звук будет перегружен и с шумом. Установите LineIn.
• Плохой источник питания: Не рекомендуется использовать импульсный блок питания (дешевый) или общий блок питания с камерой для микрофона. Используйте отдельный линейный стабилизированный блок питания.
• Некачественный кабель: Используйте экранированный кабель (например, 3-жильный экранированный 2RVVP сечением 0.5 мм²). Обычная «витая пара» или неэкранированный провод будут наводить помехи.

Внешние помехи:

• Держите микрофон подальше от мобильных телефонов, мониторов, блоков питания компьютера.
• Попробуйте заземлить корпус камеры.
• В настройках камеры включите подавление шума (Noise Suppression), если такая функция есть.

Заикание звука в режиме Live View (реального времени)

Если звук прерывается, «заикается» или идет рывками при просмотре онлайн, но при воспроизведении записи всё нормально — проблема в сети или браузере.
Решение:

1. Проверьте сеть: Убедитесь, что скорость сети достаточна для передачи аудиопотока. Проверьте подключение кабеля, нет ли потери пакетов.
2. Смените браузер: Некоторые браузеры (особенно старые версии) плохо обрабатывают аудиопотоки. Попробуйте Google Chrome, Mozilla Firefox или Edge.
3. Снизьте качество видеопотока: В настройках просмотра переключитесь на дополнительный (sub-stream) поток — это снизит нагрузку на сеть.

Профессиональная поддержка

Компания ООО «Торговый дом «АВАНТ-ТЕХНО» — ведущий поставщик оборудования Hikvision и iFLOW в Республике Беларусь. Если вы столкнулись со сложностями при подключении аудио или настройке звука, наши специалисты всегда готовы помочь. Обращайтесь за консультацией!

Часто задаваемые вопросы:

1. Можно ли подключить обычный компьютерный микрофон к камере Hikvision?

Обычный компьютерный микрофон (с разъемом 3.5 мм) имеет слишком низкий уровень сигнала и, как правило, не подходит для подключения к камере напрямую. Рекомендуется использовать специализированные микрофоны для видеонаблюдения с питанием 12В и уровнем сигнала Line Out.

2. Нужно ли подавать питание 12В на микрофон, если камера питается от PoE?

Да, в большинстве случаев внешний микрофон требует отдельного питания 12В. PoE подает на камеру 48В, а микрофону нужно 12В. Исключение — некоторые камеры имеют выход 12В для питания микрофона (уточняйте в документации). Если такого выхода нет, используйте отдельный блок питания.

3. Почему на записи слышен фоновый шум, даже когда тихо?

Причины могут быть разными: некачественный микрофон, неправильный тип входа (MicIn вместо LineIn для активного микрофона), плохое экранирование кабеля, наводки от блока питания. Начните с проверки типа входа в настройках камеры. Затем проверьте кабель и заземление.

4. Можно ли одновременно использовать встроенный микрофон камеры и подключать внешний?

В большинстве камер Hikvision встроенный микрофон автоматически отключается при подключении внешнего. Одновременно использовать оба, как правило, нельзя.

5. Какой максимальный радиус действия кабеля от микрофона до камеры?

Рекомендуемая длина — не более 10-15 метров. На больших расстояниях возрастает уровень шумов и наводок. Для длинных линий используйте микрофоны с балансным выходом (XLR) и соответствующие переходники, либо передавайте звук по отдельной витой паре с помощью активных удлинителей.
