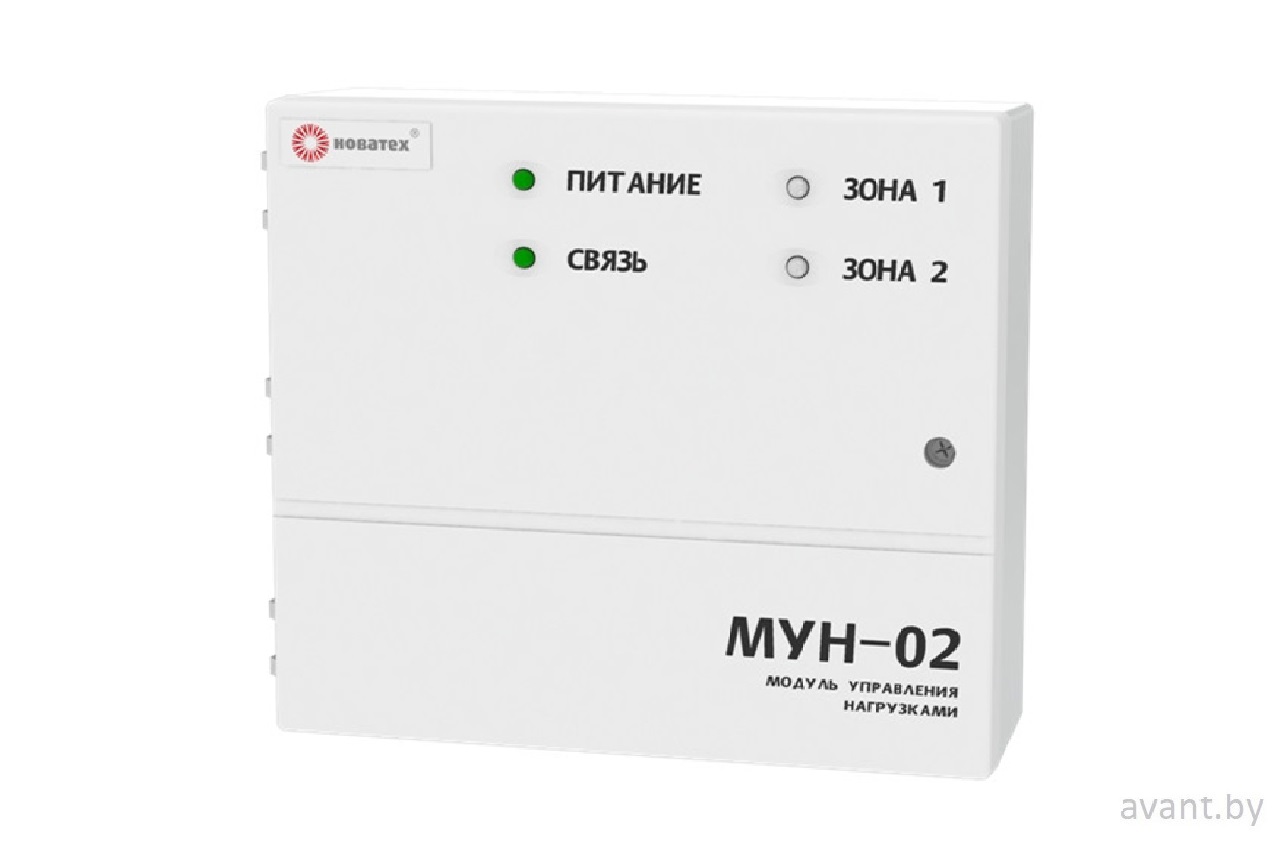

Модуль управления нагрузками МУН-02

Модуль управления нагрузками МУН-02 предназначен для контроля и управления дымовыми клапанами или вентиляцией в системе противодымной защиты, а также для контроля шлейфов сигнализации и передачи информации о текущем состоянии и режимах работы на базовый блок ППКП-128 или ПКП-128. Модуль поддерживает питание от двух источников: при напряжении 12 В рабочий диапазон составляет 10,2–15,0 В, при напряжении 24 В — 20,0–28,2 В. Ток потребления в дежурном режиме не превышает 140 мА при питании 12 В и 110 мА при 24 В; в режиме срабатывания — не более 400 мА (12 В) и 310 мА (24 В). Связь с основным блоком управления осуществляется через интерфейс CAN: для ППКП-128 используется 2 канала, для ПКП-128 — 1 канал. Модуль позволяет подключать до 8 шлейфов клапанов (ШК), до 2 модулей РМ-02 и до 8 шлейфов сигнализации (ШС) через модуль МШ-08. Сопротивление проводов шлейфов ограничено: для пожарных извещателей — не более 330 Ом, для дымовых извещателей — не более 100 Ом. Максимальный ток потребления двухпроводных дымовых извещателей в дежурном режиме не превышает 3,5 мА. Коммутационные возможности реле: до 3 А при переменном напряжении 120 В и до 3 А при постоянном напряжении 24 В. Длина сегмента CAN зависит от типа кабеля: для кабеля КСПВ 4х0,5 — не более 100 м, для витой пары 5 категории — не более 1000 м. Модуль работает в диапазоне температур от +5 до +40 °C при влажности до 93% (без конденсации) при +35 °C. Габаритные размеры — не более 193×169×70 мм, масса — не более 0,4 кг.
